MCZ Club HYDRO 15 kW Benutzerhandbuch
Seite 29
PELLETHEIZÖFEN
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
29
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
3.3.2.
Montage der Profile zum Einsetzen der
Außenseiten aus Keramik oder Speckstein - STAR
Am oberen Teil die Abdeckplatte aus Gusseisen (A) entfernen.
Die vier Profile (B) nehmen, die für die Anbringung an Vorder- und
Rückseite des Ofens vorgesehen sind (zwei rechts und zwei links). Das
Profil (B) so anbringen, dass es im unteren Teil in den beiden am
Sockel vorgesehenen Befestigungsöffnungen steckt und an den Seiten
in der Führung (B1), die über die ganze Höhe des Ofens geht.
Nachdem beide Profile an einer Seite angebracht sind, das Teil (C) mit
den vier Schrauben (D-E-F-G) nehmen und am oberen Teil des Ofens
(F-D) befestigen, ebenso die Schrauben G-E entsprechend dem
Einschnitt am Profil (B2).
Nun die Keramikfliesen (3 je Seite) oder den Speckstein (2 je Seite)
nehmen und in das Profil (B) entsprechend dem Einschnitt (B3) von
oben nach unten einstecken. (Abb.6-7)
Es wird geraten, kleine Filzstück zu verwenden (zwei
rechts und zwei links), die an den Rändern der
Keramikfliesen (auf der Innenseite) angebracht
werden, an der Stelle der Fliese, die das Metallprofil
(B3) berührt.
Dadurch wird verhindert, dass die Keramikfliese mit
Metallteilen des Geräts in Berührung kommt,
außerdem werden etwaige Unterschiede bei der
Fliesenstärke ausgeglichen.
Diesen Vorgang für alle Seitenteile wiederholen. Die Abdeckplatte aus
Gusseisen wieder anbringen.

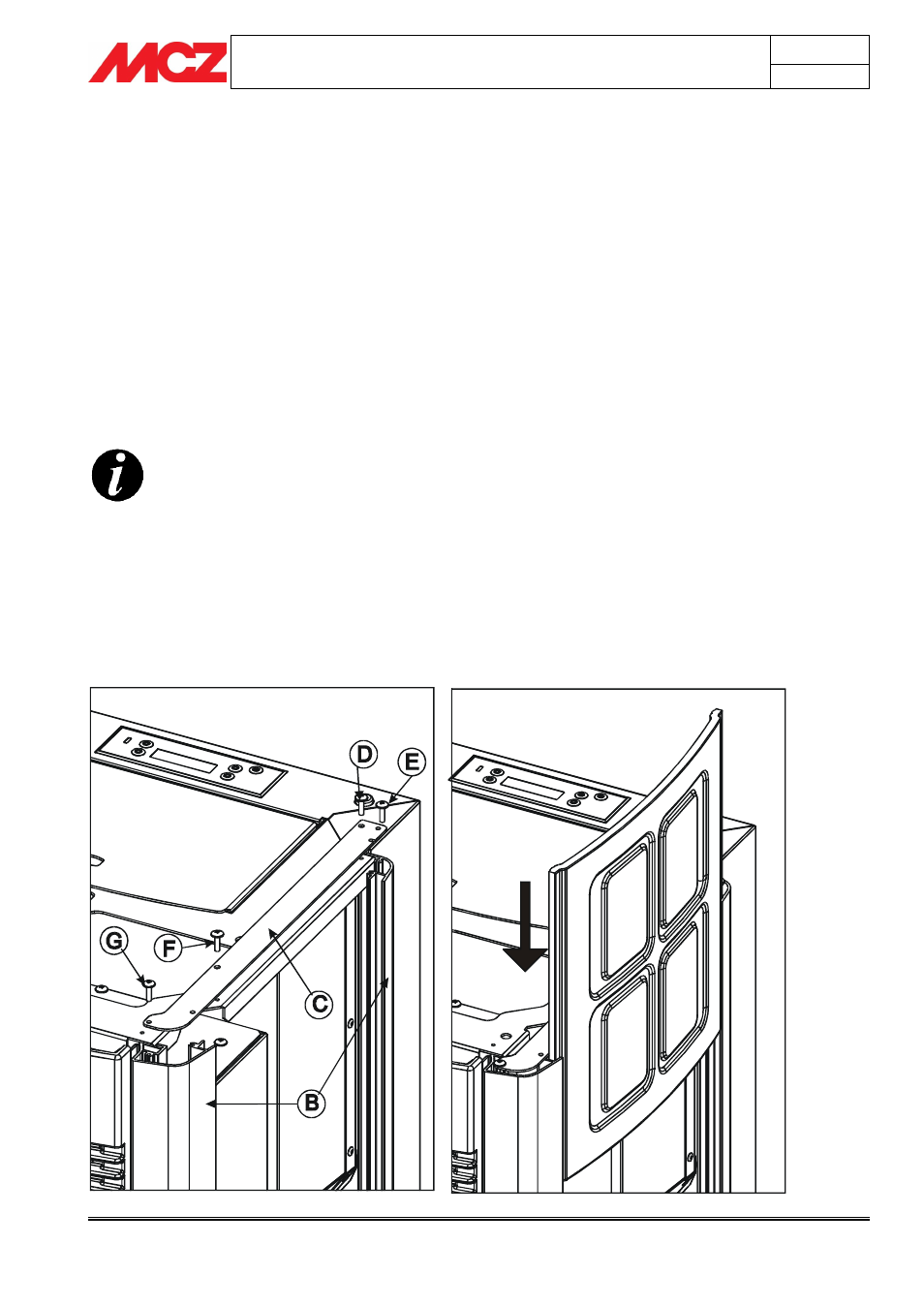

Abbildung 7 - Seitenteile Ofen STAR
