Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
3.6. SCHALTPLANBEISPIELE FÜR DIE INSTALLATION
Die nachfolgenden Schaltpläne sind nur Hinweise. Für
den einwandfreien Anschluss immer den Hinweisen des
thermohydraulischen
Installateurs
folgen.
Die
hydraulische Anlage muss die gültigen Vorschriften des
Ortes, der Region oder des Staates erfüllen. Die
Installation und die Abnahme darf nur von qualifiziertem
und zugelassenem Fachpersonal vorgenommen werden.
MCZ übernimmt keine Verantwortung für eine
Nichtbeachtung der oben genannten Hinweise.

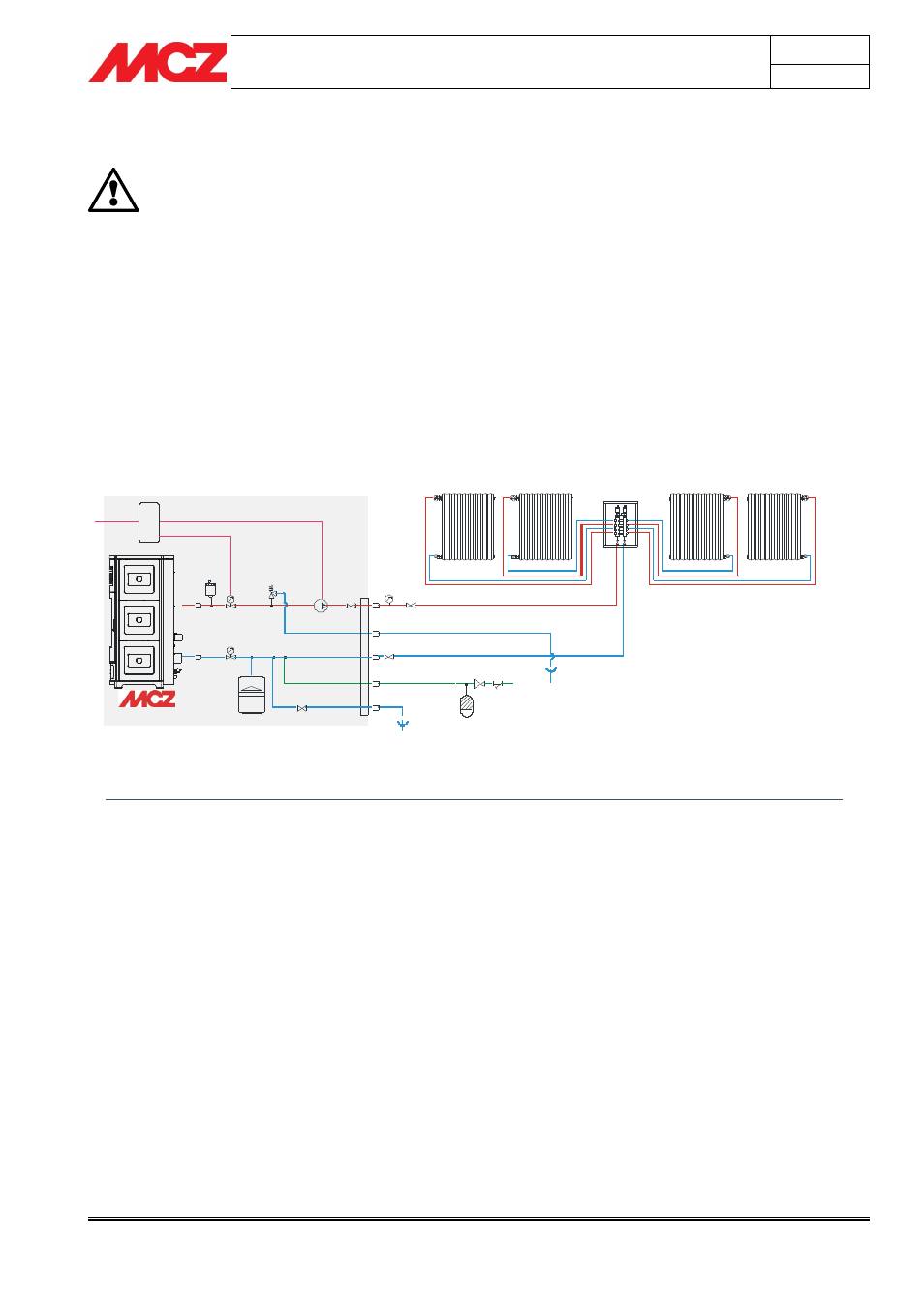

3.6.1.
Schematische
Darstellung
der
Heizanlage
ohne
Bausatz
für
Haushaltswasser (EGO/STAR/SUITE/CLUB/MUSA)
S
T
VS
P
VE
V
Vsc
T
SE
230V 50HZ
RA
RA
RA
RA
RP
Flt
A
V
V
M
KONFIGURATION: EGO/STAR/SUITE/CLUB/MUSA OHNE BRAUCHWASSERSATZ
ANLAGENPLAN MIT GESCHLOSSENEM GEFÄSS NUR FÜR HEIZUNG DURCH HEIZKÖRPER
SE
Platine
S
Automatische Entlüftung
M
Manometer
VS
Entlüftungsventil 3 Bar
V
Ventil
P
Pumpe
VD
Rückschlagventil
T
Temperaturmessung Heizkessel
VE
Expansionsgefäss 1,5 Bar für 6 l
VV
Motorisiertes 3-Wege-Ventil
SC
Plattenwärmetauscher
F
Strömungswächter
C
Methangas-Heizkessel
B
Boiler
BA
Pufferspeicher
RA
Heizkörper
PR
Strahlungspaneele
PS
Solarzellen
A
Druckstossdämpfer
RP
Druckminderungsventil
Vsc
Ablaufventil Anlage/Heizkessel
Flt
Anlagenfilter
Add
Enthärter
ZEICHENERKLÄRUNG:
LEISTUNGEN:
OFENHEIZUNG
Im Heizofens eingebaute Teile
ZUSATZ ANLAGE
RÜCKLAUF ANLAGE
SICHERHEITSABLASS DRUCK
VORLAUF ANLAGE
