PELLETHEIZÖFEN
Kapitel 7
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
74
Elektrische Schaltpläne
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten

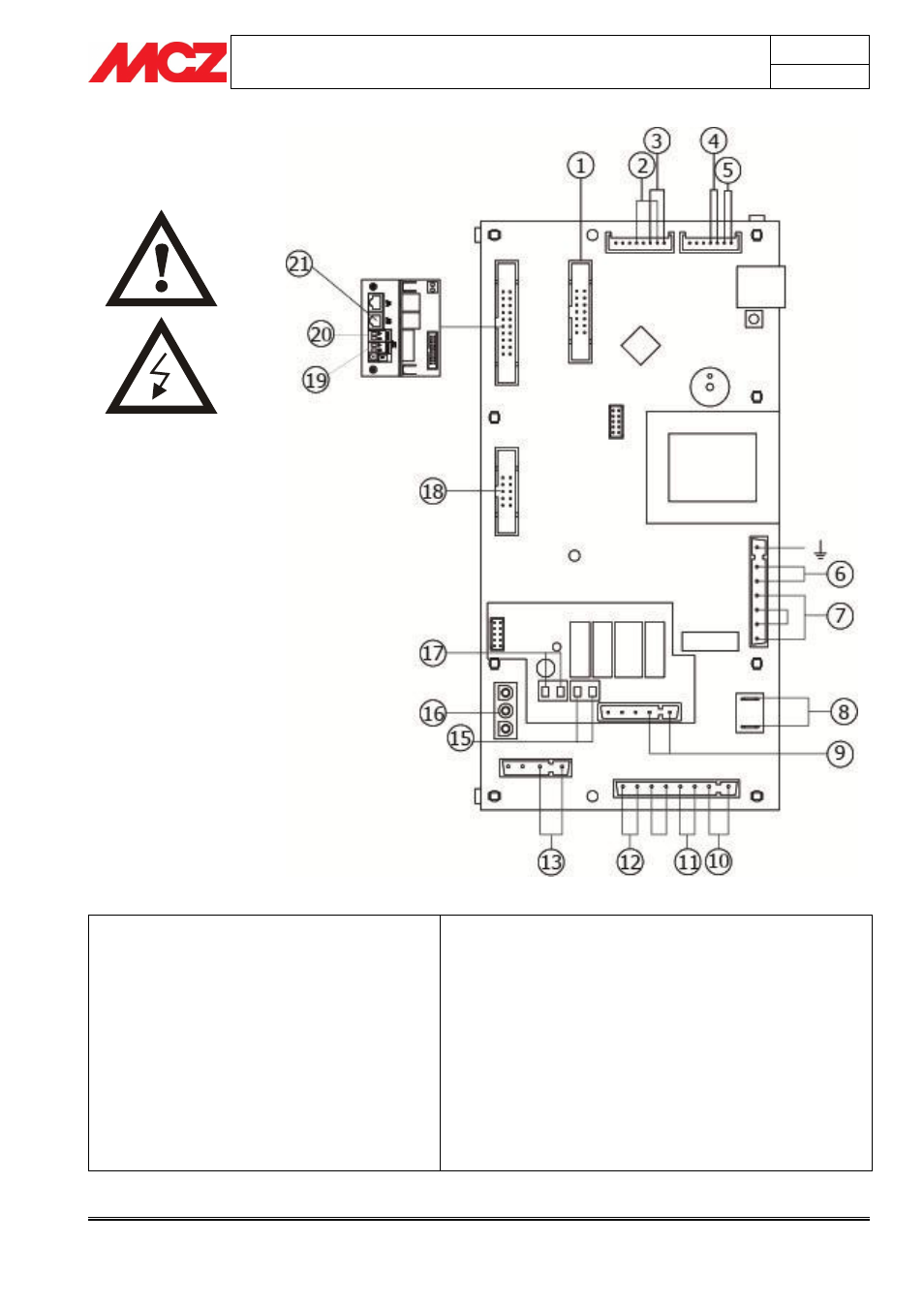

7. ELEKTRISCHE SCHALTPLÄNE
7.1.
VERSION NUR HEIZUNG
ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1.
Bedientafel
2.
Durchflusswächter (falls vorhanden)
3.
Wassertemperaturfühler
4.
Raumtemperaturfühler
5.
Rauchgasfühler
6.
Versorgung
7.
Zündkerze
8.
Rauchgasgebläse
9.
Pumpe
10.
Thermoschutzschalter
Wassertemperatur
11.
Getriebemotor
12.
Thermoschutzschalter Behältertemperatur
13.
Raumgebläse (falls vorhanden)
14.
----------------------------------------------
15.
Signal Störung (N.O., max 230V 3A)
16.
Drehzahlkontrolle Rauchgasgebläse
17.
Aux-Signal extern (N.C., max 230V 3A)
18.
Luftvolumenstromsensor
19.
Domotik
20.
Raumthermostat mit potentialfreiem Kontakt
21.
Modem
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
