MCZ Club HYDRO 15 kW Benutzerhandbuch
Seite 75
PELLETHEIZÖFEN
Kapitel 7
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
75
Elektrische Schaltpläne
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
7.2. VERSION
NUR
HEIZUNG
MIT
HOCHLEISTUNGSPUMPE
UND
BRAUCHWASSERBETRIEB

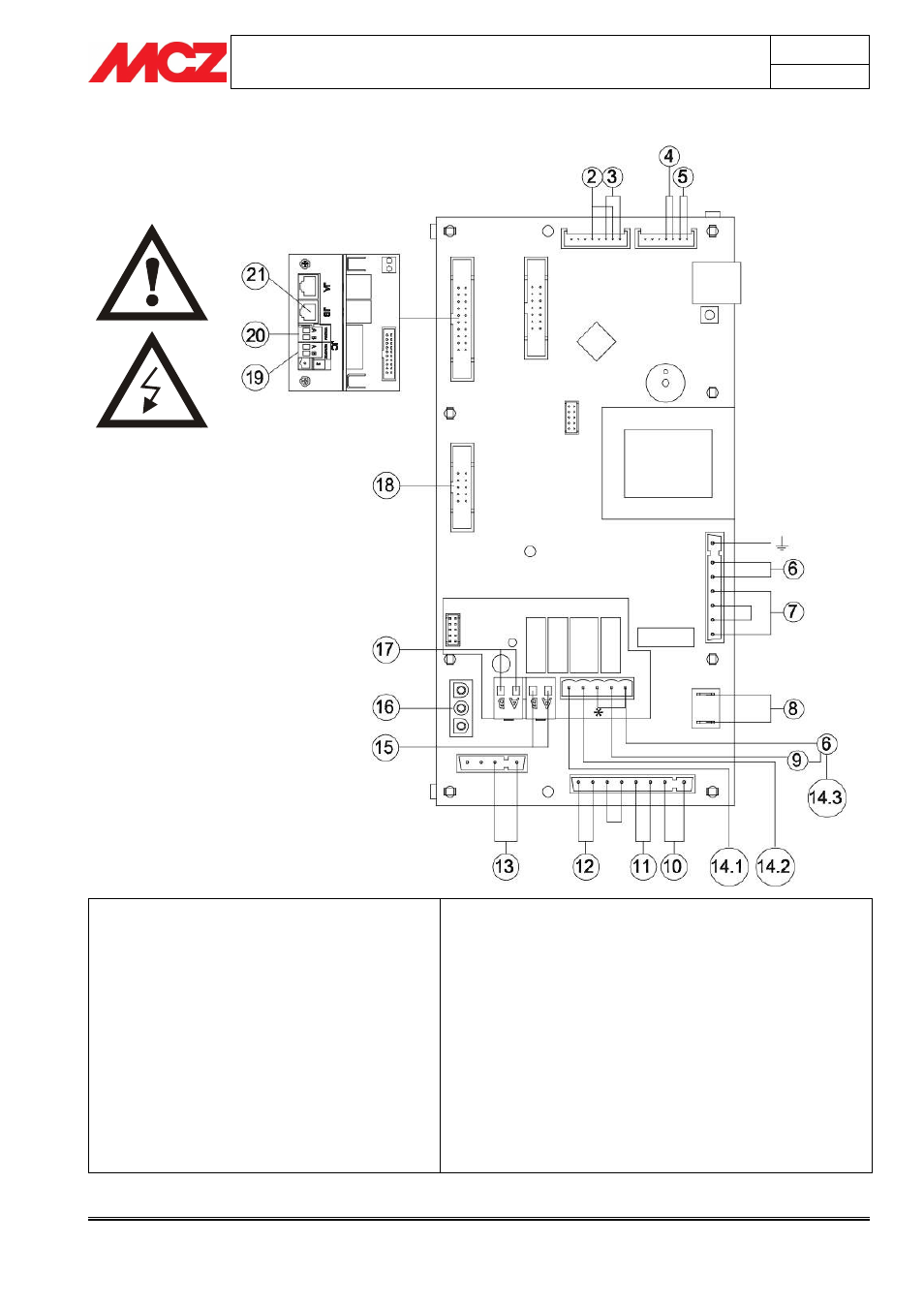

ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1.
Bedientafel
2.
Durchflusswächter (falls vorhanden)
3.
Wassertemperaturfühler
4.
Raumtemperaturfühler
5.
Rauchgasfühler
6.
Versorgung
7.
Zündkerze
8.
Rauchgasgebläse
9.
Pumpe
10.
Thermoschutzschalter Wassertemperatur
11.
Getriebemotor
12.
Thermoschutzschalter Behältertemperatur
13.
Raumgebläse (falls vorhanden)
14.
----------------------------------------
14.1 BWW 3-Wege (falls vorhanden)
14.2 Heizung 3-Wege (falls vorhanden)
14.3 KOM. 3-Wege (falls vorhanden)
15.
Signal Störung (N.O., max 230V 3A)
16.
Drehzahlkontrolle Rauchgasgebläse
17.
Aux-Signal extern (N.C., max 230V 3A)
18.
Luftvolumenstromsensor
19.
Domotik
20.
Raumthermostat mit potentialfreiem Kontakt
21.
Modem
*3-Wege-Ventil (falls vorhanden)
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
