4.9.2.2. Anschluss an den Außenthermostat (3) oder an
den Speicherkessel (3)
Der Kaminofen kann an einen Außenthermostat “3” oder an eine
Domotik-Zentrale “4” angeschlossen werden.

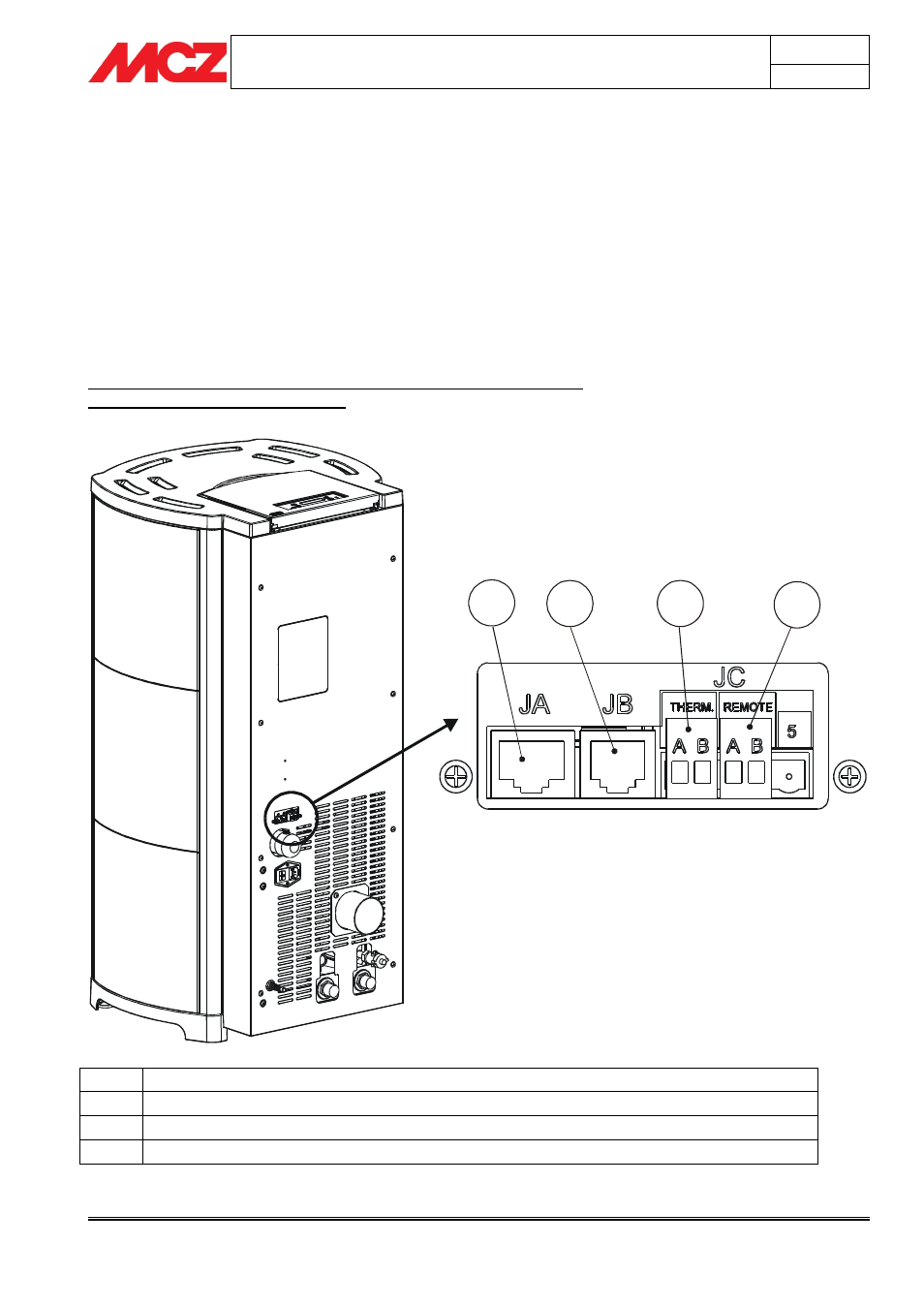

Wie der Abbildung entnommen werden kann, müssen die Kabel an die
Karte angeschlossen werden, die sich auf der Rückseite des Kaminofens
befindet.
Bei Anschluss an einen Außenthermostat und einen Speicherkessel ist
die Klemme “3” zu verwerden, während für den Anschluss an eine
Domotik-Zentrale die Klemme “4” verwendet werden muss. Für den
Anschluss des Modems benutzen Sie bitte die Klemme “2”.
Es empfiehlt sich die Installation von einem sachkundigen
Techniker durchführen zu lassen.
4
3
2
1
1
COMPUTER-ANSCHLUSS (Es empfiehlt sich einen fachkundigen Techniker damit zu beauftragen)
2
MODEM-ANSCHLUSS
3
ANSCHLUSS AN DIE ZENTRALE DES AUSSENTHERMOSTATS
4
ANSCHLUSS AN DIE DOMOTIK-ZENTRALE
