MCZ Club HYDRO 15 kW Benutzerhandbuch
Seite 34
PELLETHEIZÖFEN
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
34
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten

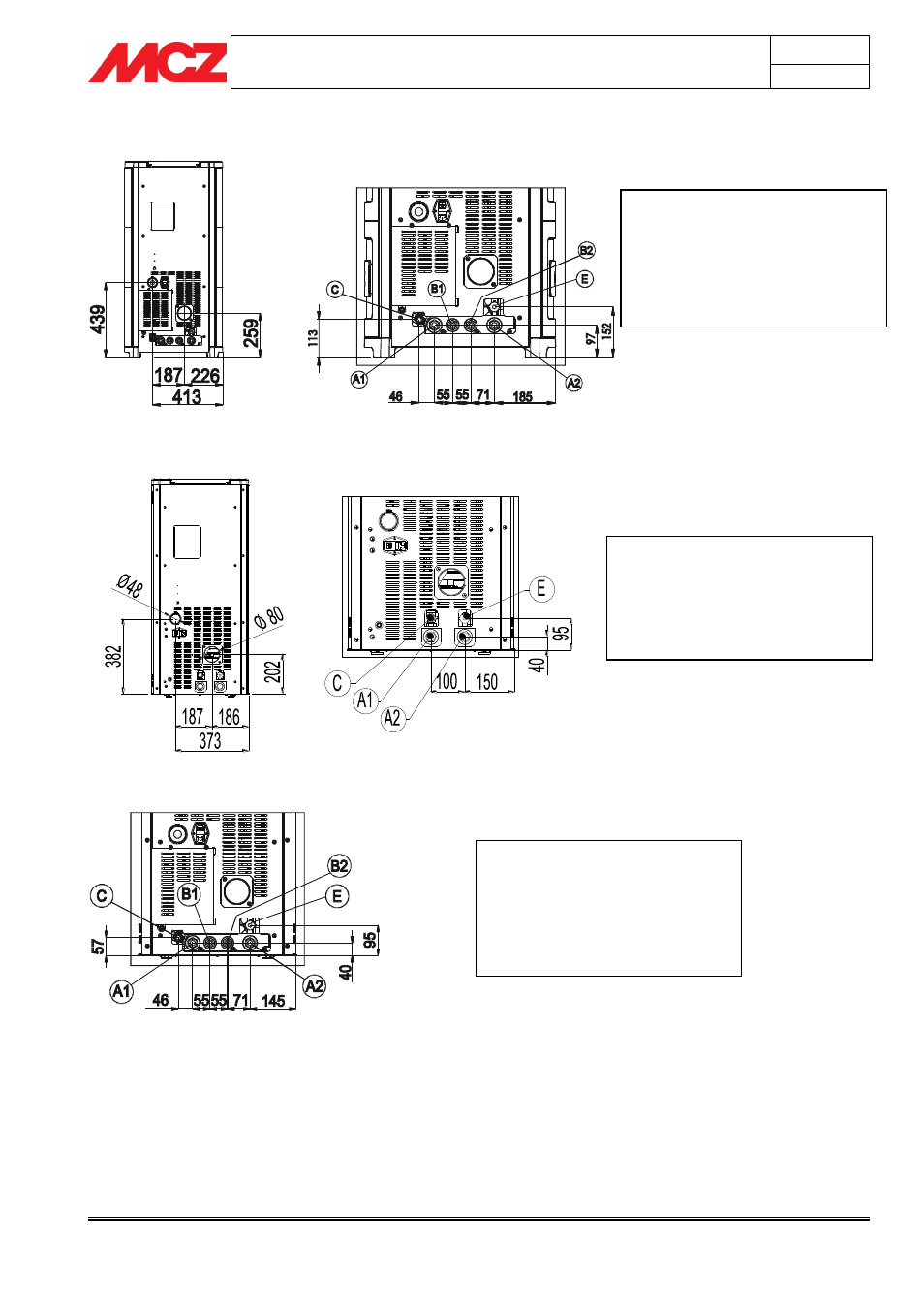

ANSCHLUSSSCHEMA DES KAMINOFENS SUITE-CLUB HYDRO MIT HEISSWASSERSPENDER
NSCHLUSSPLAN DER ÖFEN MUSA HYDRO
ANSCHLUSSSCHEMA DES KAMINOFENS MUSA HYDRO MIT HEISSWASSERSPENDER
A1 = Wasservorlauf Heizung 3/4”M
A2=Wasserrücklauf Heizung 3/4”M
C=Sicherheitsventil
3
Bar
–
1/2”
Innengewinde
E=Anlagenentleerung 1/2” Innengewinde
A1=Förderleitung Heizungswasser 3/4”M
A2=Rückführleitung Heizungswasser 3/4”M
C= Sicherheitsventil 3 bar
– 1/2”F
E= Entleeren der A
nlage 1/2”F
B1 = Förderleitung des Haushaltswassers
B2= Rückführleitung des Haushaltswassers
A1=Förder
leitung Heizungswasser 3/4”M
A2=Rückführleitung Heizungswasser 3/4”M
C= Sicherheitsventil 3 bar
– 1/2”F
E= Entleeren der Anlage 1/2”F
B1 = Förderleitung des Haushaltswassers
B2= Rückführleitung des Haushaltswassers
