Transport
© Gardner Denver Deutschland GmbH
13 / 32
610.44440.01.000
Transport mit Hebezeugen:
WARNUNG
Gefahr durch kippende oder herabfallende
Lasten!
Beim Transport mit Hebezeugen folgende
Grundregeln beachten:
Die Tragfähigkeit der Hebezeuge und Last-
aufnahmemittel muss dem Gewicht des Ag-
gregats entsprechen.
Gewicht des Aggregats Tabelle "Masse /
Gewicht", Seite 8.
Das Aggregat ist so zu sichern, dass es nicht
kippen oder herunterfallen kann.
Nicht unter schwebenden Lasten aufhalten!
Vorgesehen ist der Transport mit Kran und He-
begurten/ Ketten.
Transport Typen 2BV2 …:
Transport mit Kran und Hebegurten.
Hebegurte unter dem Pumpengehäuse und
unter der Lüfterhaube entlangführen (Fig. 3,
Seite 13).
Die Hebegurte sollen sicher in Hinterschnei-
dungen sitzen, so dass das Aggregat nicht
herausrutschen kann.
Die Hebegurte müssen ausreichend lang sein
(Spreizwinkel kleiner 90°).
Angebaute Armaturen nicht beschädigen.

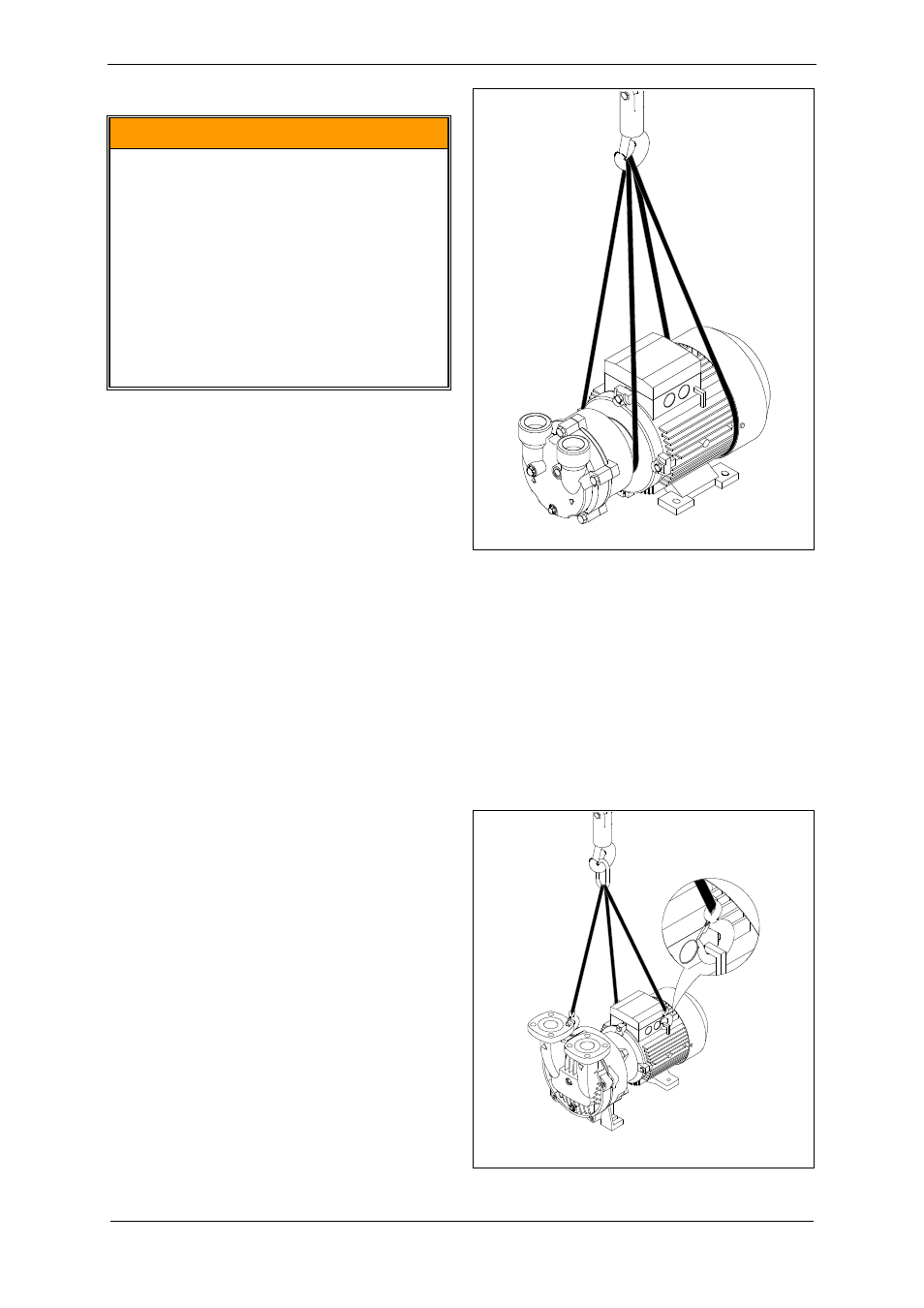

Fig. 3: Anschlagpunkte 2BV2 …
Transport Typen 2BV5 …:
Transport mit Kran und Ketten.
Anschlagpunkte sind die Transportösen des
Motors und eine Bohrung des Druck- oder
Saugstutzens/ Hebeöse (Fig. 4 - Fig. 6, Sei-
te 13).
Ketten sicher an den Anschlagpunkten an-
bringen.
Angebaute Armaturen nicht beschädigen.
Fig. 4: Anschlagpunkte 2BV5 1..
