INSTALLATION
3
17
H250
www.krohne.com
08/2012 - 4000210902 MA H250-R02-de

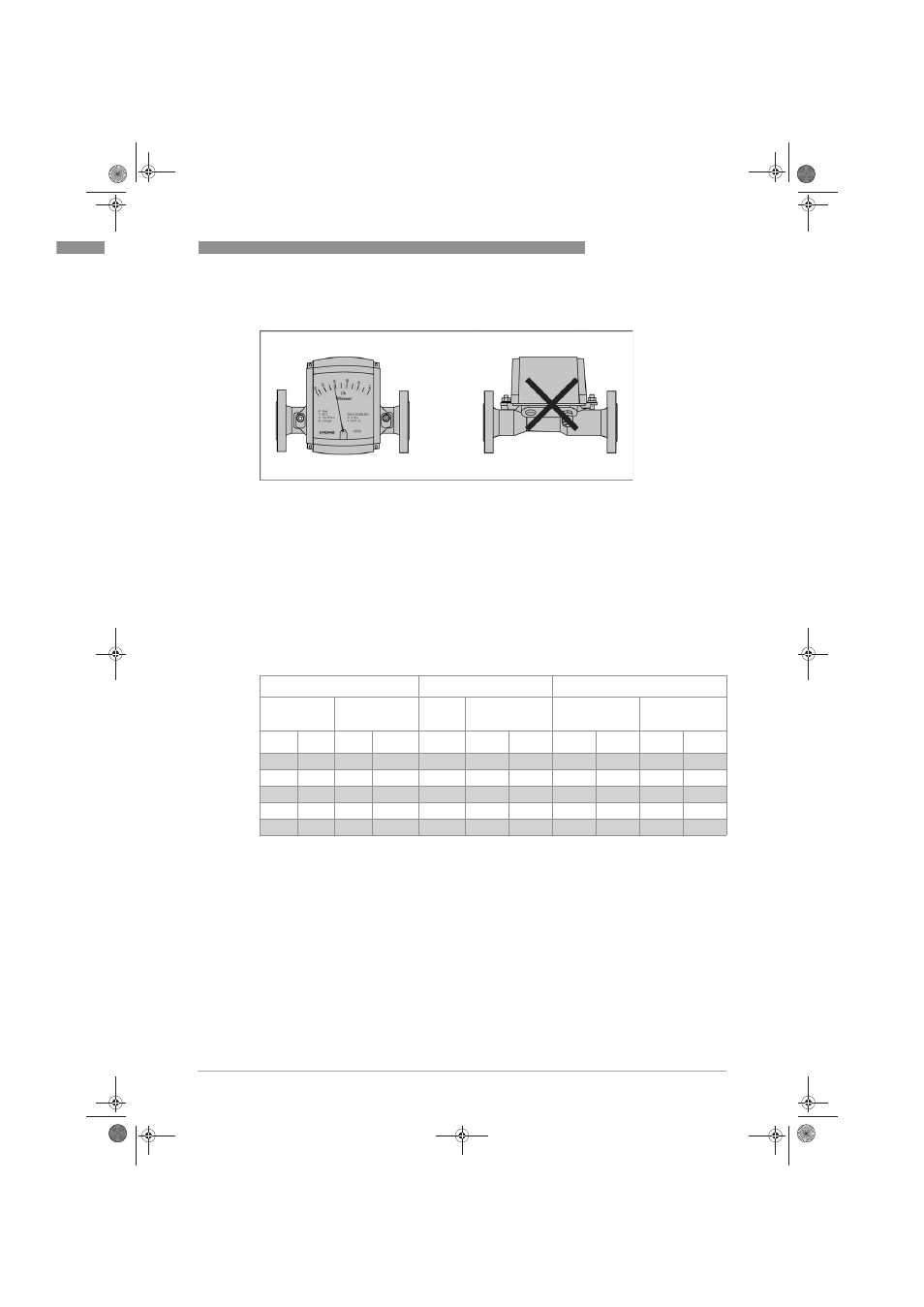

Bei H250H mit horizontaler Durchflussrichtung ist die Einbaulage besonders zu
beachten:
Zur Einhaltung der thermischen Kenngrößen und der Messgenauigkeit sind die
Durchflussmessgeräte H250H für horizontalen Einbau so in die Rohrleitung zu montieren, dass
sich die Anzeige seitlich des Messrohres befindet. Die angegebenen, maximalen Messstoff- und
Umgebungstemperaturen sowie die Messgenauigkeit beziehen sich auf eine seitliche Montage
der Anzeige.
3.3.1 Anzugsmomente
Bei Messgeräten mit PTFE-Auskleidung bzw. Keramik-Auskleidung und PTFE-Dichtfläche sind
die Flanschverschraubungen mit folgenden Drehmomenten anzuziehen:
Nennweite nach
Schraubenbolzen
max. Anzugsmoment
EN 1092-1
ASME B 16.5
EN
1092-1
ASME
EN 1092-1
ASME 150 lb
DN
PN
Zoll
lb
150 lb
300 lb
Nm
ft*lbf
Nm
ft*lbf
15
40
½“
150/300
4 x M 12
4 x ½“
4 x ½“
9.8
7.1
5.2
3.8
25
40
1“
150/300
4 x M 12
4 x ½“
4 x 5/8“
21
15
10
7.2
50
40
2“
150/300
4 x M 16
4 x 5/8“
8 x 5/8“
57
41
41
30
80
16
3“
150/300
8 x M 16
4 x 5/8“
8 x ¾“
47
34
70
51
100
16
4“
150/300
8 x M 16
8 x 5/8“
8 x ¾“
67
48
50
36
