ELEKTRISCHE ANSCHLÜSSE
4
27
H250
www.krohne.com
08/2012 - 4000210902 MA H250-R02-de

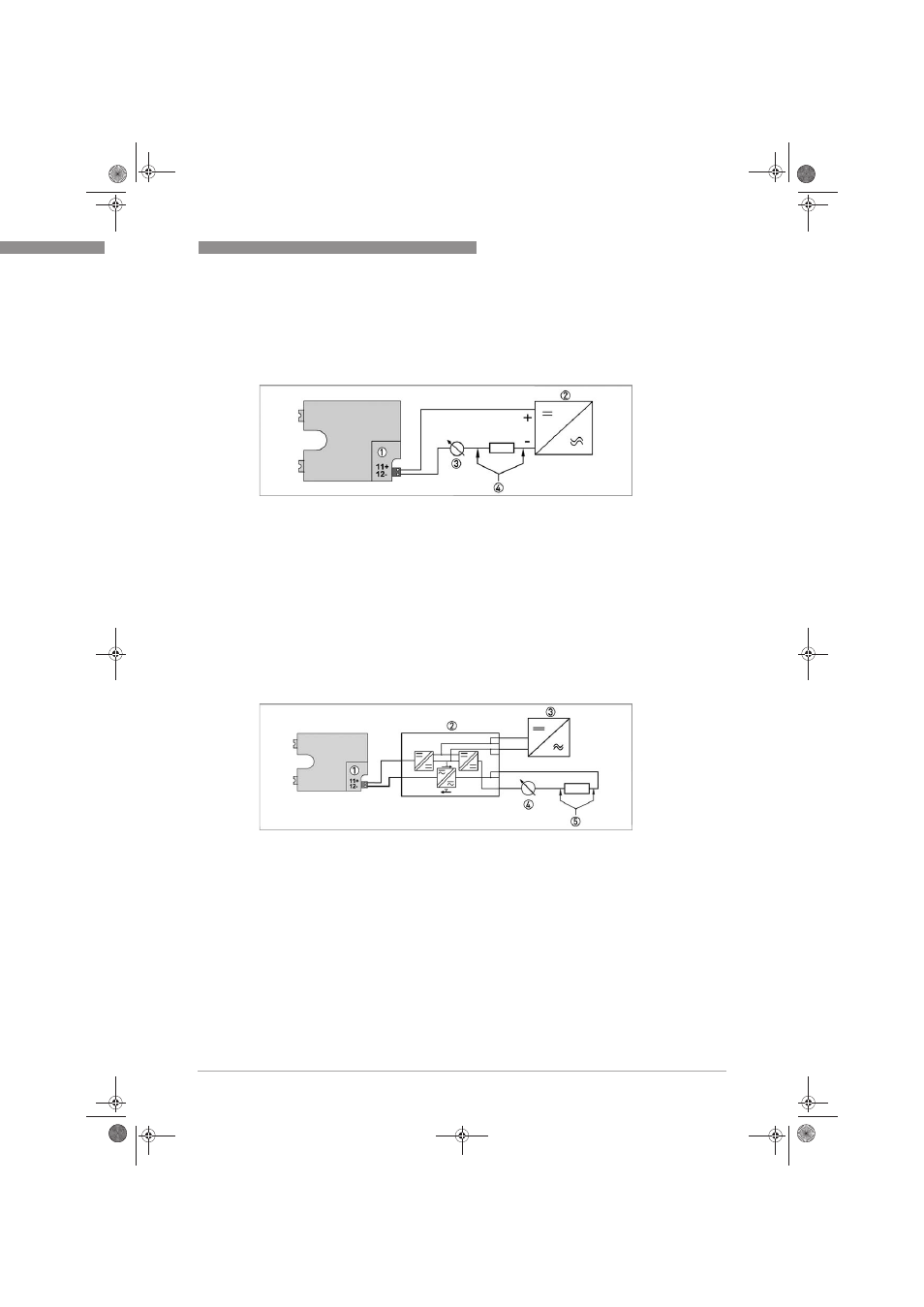

4.3.2 Anzeige M9 - Stromausgang ESK2A
Die Anschlussklemmen des ESK2A sind steckbar ausgeführt und können zum Anschließen der
Leitungen abgenommen werden.
Spannungsversorgung M9 mit galvanischer Trennung
Die Beschaltung beim Anschluss an andere Geräte wie digitale Auswerteeinheiten oder
Prozessleittechnik ist sorgfältig zu konzipieren. Unter Umständen können interne Verbindungen
in diesen Geräten (z.B. GND mit PE, Masseschleifen) zu nicht erlaubten Spannungspotentialen
führen, die den Messumformer selbst oder ein angeschlossenes Gerät in seiner Funktion
beeinträchtigen. In diesen Fällen ist eine Funktionskleinspannung mit sicherer galvanischer
Trennung (PELV) empfohlen.
1 ESK2A Stromausgang
2 Hilfsenergie 12...30 VDC
3 Messsignal 4...20 mA
4 Externe Bürde, HART
®
Kommunikation
1 Klemmenanschluss
2 Messumformerspeisetrenner mit galvanischer Trennung
3 Hilfsenergie (siehe Angaben Speisetrenner)
4 Messsignal 4...20 mA
5 Externe Bürde, HART
®
Kommunikation
