4.4 Elektrischer Anschluss Anzeige M10
Die elektrischen Daten der Anzeige M10 siehe Technische Daten.
4.4.1 Anzeige M10
Nach Abschrauben des Gehäusedeckels kann das Display abgezogen werden. Die
Anschlussklemmen besitzen ein Federklemm-System.
4.4.2 Spannungsversorgung - Stromausgang
Der elektrische Anschluss ist verpolungssicher.

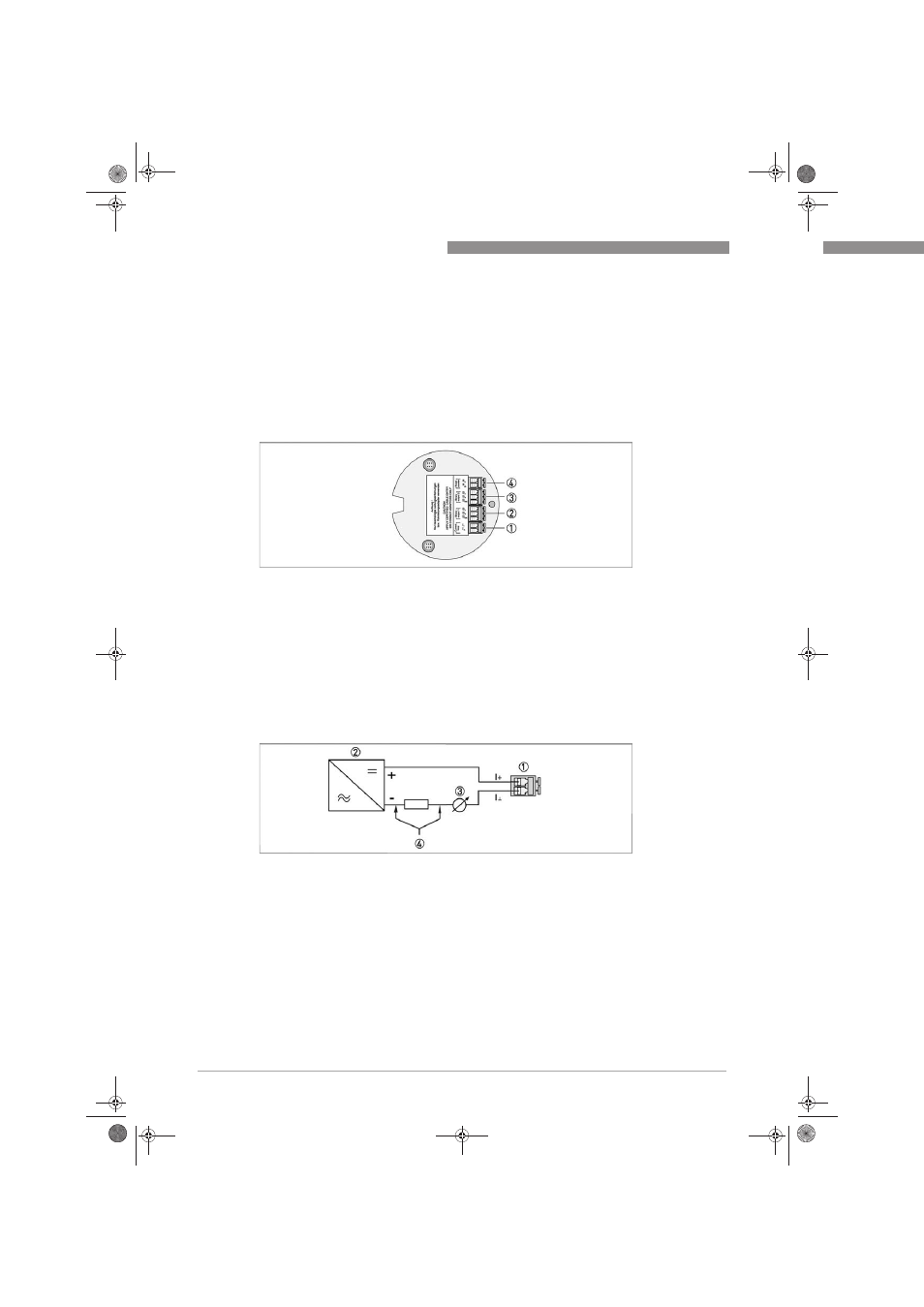

Abbildung 4-11: Anzeige M10 Klemmenanschluss
1 Spannungsversorgung - Stromausgang
2 Schaltausgang B1
3 Schaltausgang B2 oder Pulsausgang
4 Reseteingang R
Klemmenanschluss I
1 Klemmenanschluss
2 Hilfsenergie 16...32 VDC
3 Messsignal 4...20 mA
4 Externe Bürde, HART
®
Kommunikation
