Analysieren von Kurven und Ereignissen
164
Serie FTB-7000
Einfügen von Ereignissen

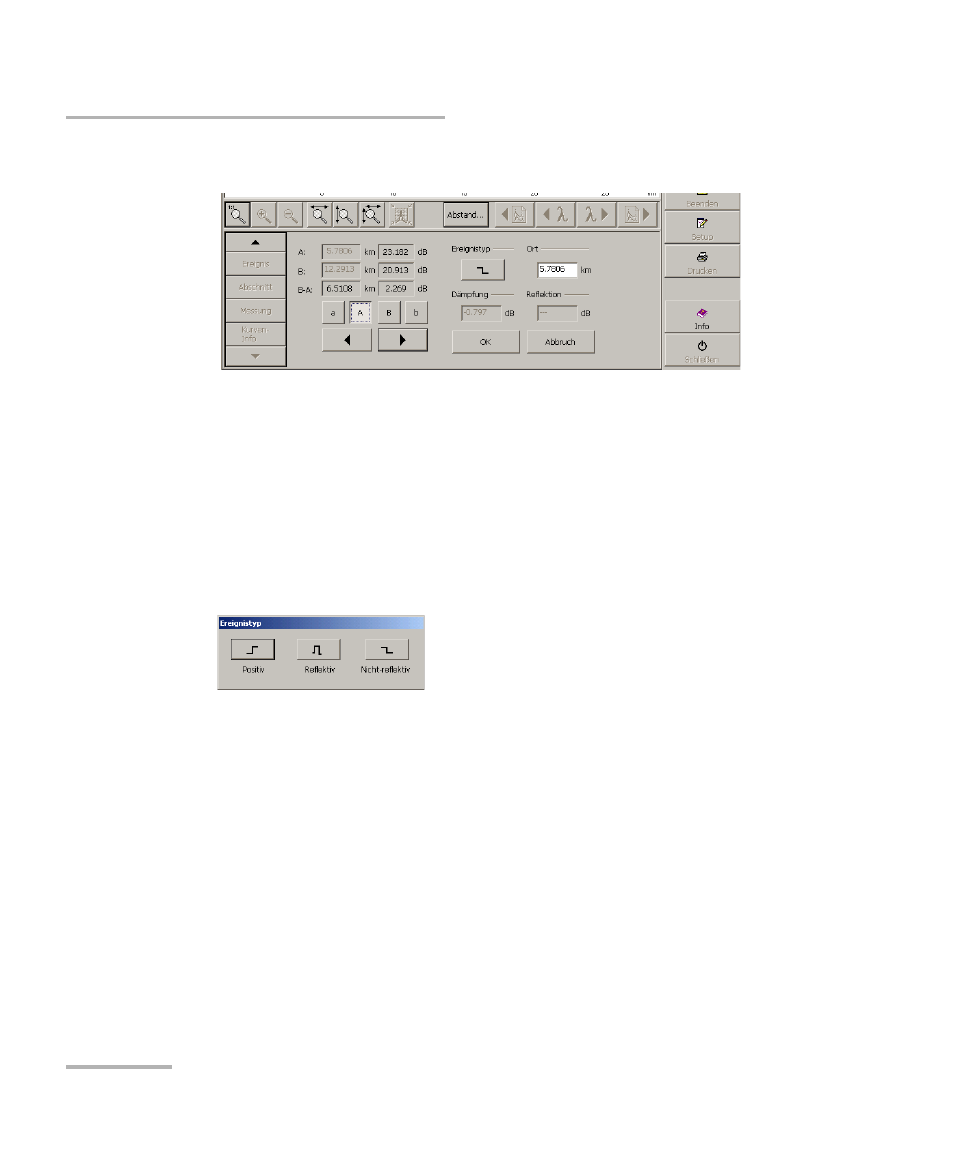

3. Wählen Sie den Ort, an dem Sie ein Ereignis einfügen möchten.
Es stehen vier Marker zum Messen des eingefügten Ereignisses zur
Verfügung, aber nur Marker A gibt an, wo das Ereignis eingefügt wird.
Verwenden Sie eine der folgenden Methoden:
³
Geben Sie den Ort des neuen Ereignisses in das Feld Ort ein.
³
Verschieben Sie den Marker A mit den Markierungspfeilen auf der
Kurve.
4. Berühren Sie nach Bestimmung des Orts die Schaltfläche Ereignistyp.
5. Berühren Sie die Schaltfläche, die dem gewünschten Ereignistyp
entspricht.
Dämpfung und Reflexion werden automatisch basierend auf der
Position der Marker berechnet. Sie können die Ereignisdämpfungs-
und Reflexionswerte in die entsprechenden Felder eingeben.
6. Fügen Sie das Ereignis mit OK ein oder wählen Sie Abbruch, um ohne
Übernehmen von Änderungen zur Ereignistabelle zurückzukehren.
Eingefügte Ereignisse sind durch ein Sternchen gekennzeichnet (neben
der Ereignisnummer).
