Instandhaltung
C.5.4 Instandsetzung
Klammerschiene ein-/ausbauen:
Die Klammerschiene ist zu ersetzen, wenn der Schutz-
belag an der Unterseite der Klammerschiene abgenutzt
ist.
Klammerschiene ausbauen:
1. Hauptklammer anheben.
2. Befestigungsschraube
1 lösen und etwas herausdre-
hen.
3. Klammerschiene
2 nach unten abnehmen.
Klammerschiene einbauen:
1. Klammerschiene
2 in die Aufnahme setzen und bis
zum Anschlag hochschieben. Darauf achten, dass die
Klammerschiene plan an der Aufnahme anliegt.
2. Befestigungsschraube
1 festziehen.

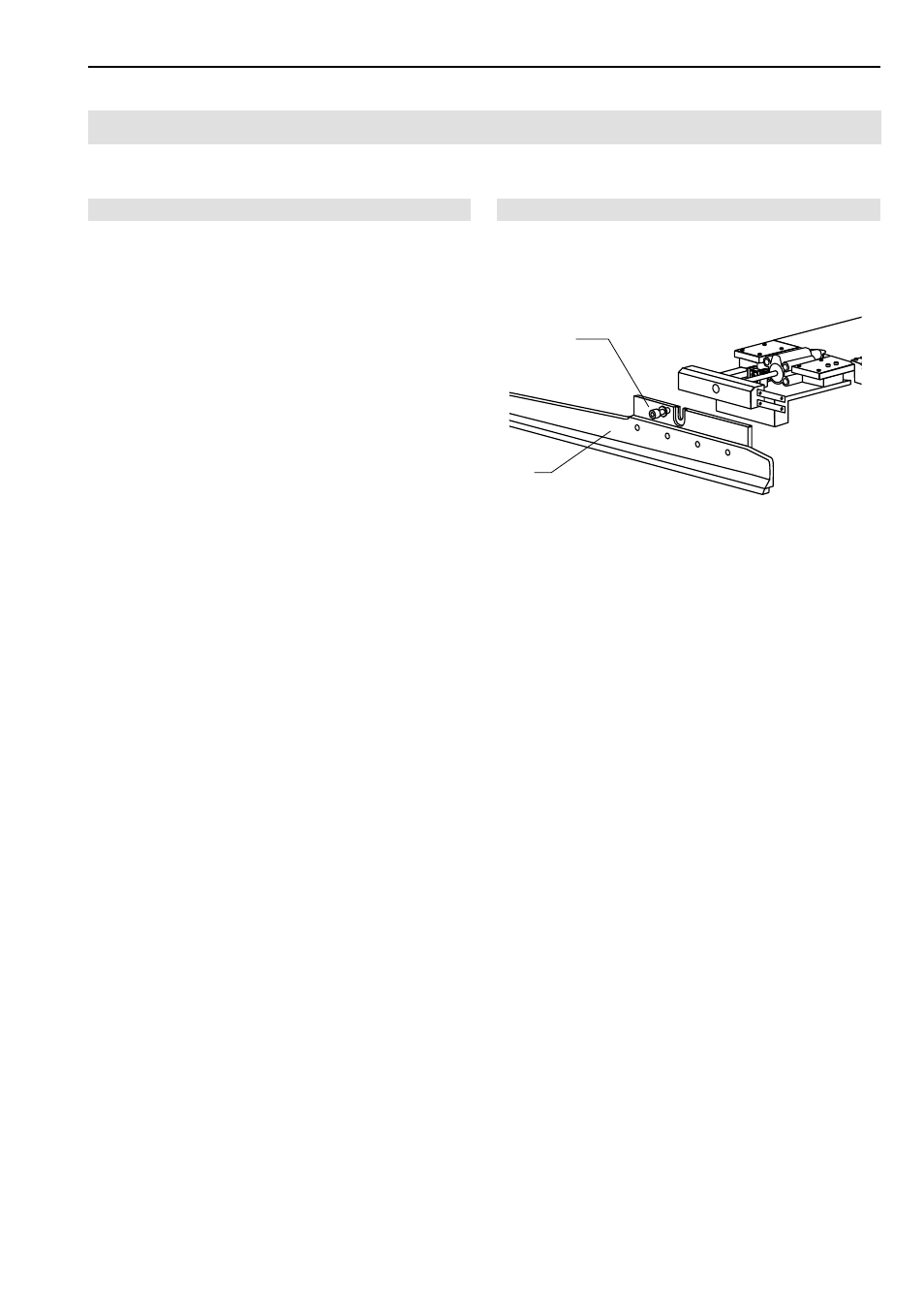

Abb. 8
Abb. 8
1
2
