Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4 Beisler Nähautomation
C.5
Instandhaltung

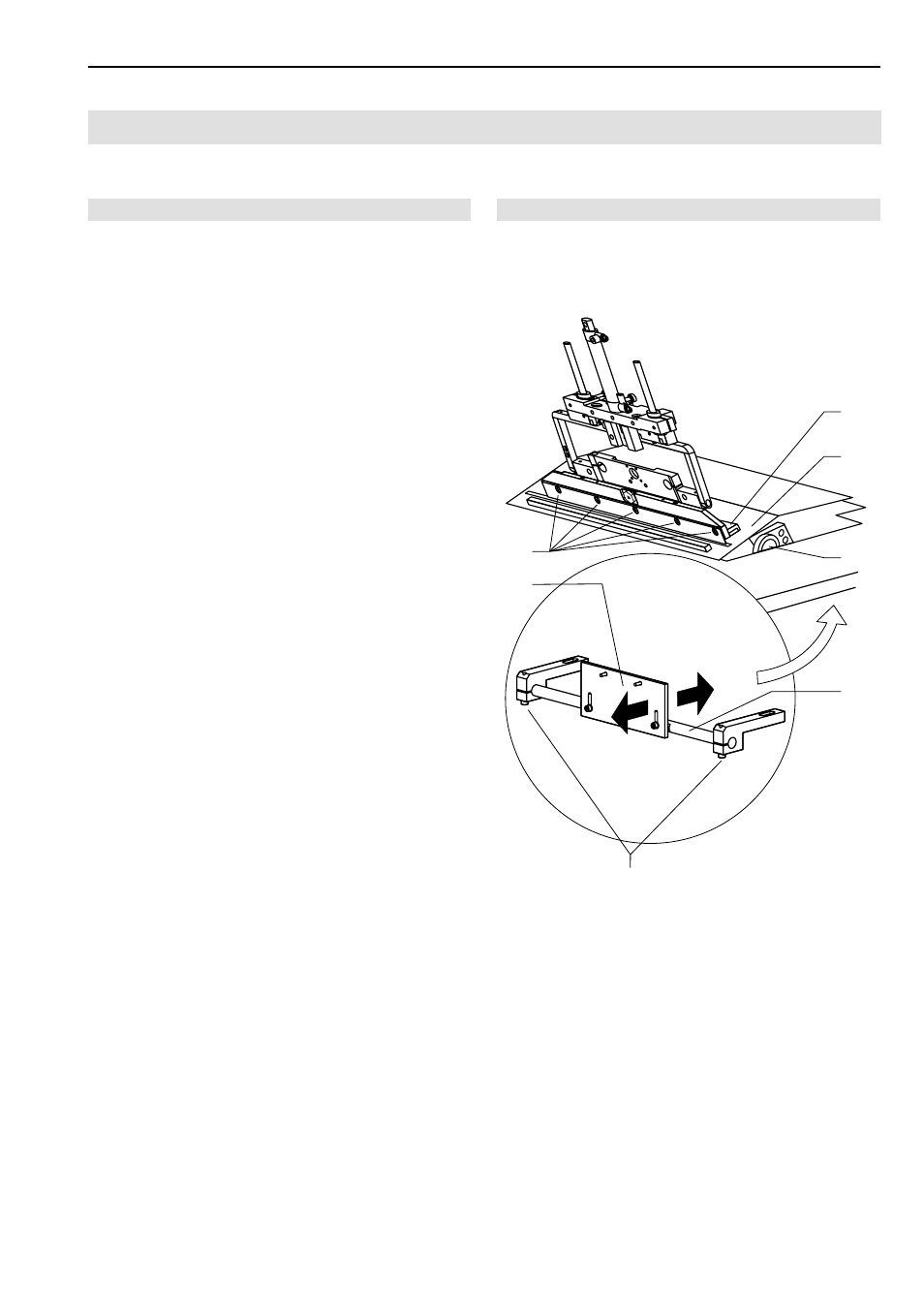

Abb. 16
Abb. 16
C.5.5 Maschine einrichten
Falter an Aufpickplatte ausrichten:
Damit der Falter das Taschenbesetz gleichmäßig aufneh-
men kann, muss er im abgesenkten Zustand über seine
gesamte Länge plan auf der Aufpickplatte aufliegen.
Neigung der Aufpickplatte einstellen:
1. Abb. 16: Aufpickplatte fixieren. Dazu das Stellrad
3
vollständig in den Minusbereich drehen.
2. Den Falter
1 auf die Aufpickplatte 2 fahren. Dazu
mit den Funktionen der Ein-/Ausgangssteuerung:
• Falter nach rechts fahren.
• Falter absenken.
3. Die Neigung der Aufpickplatte so einstellen, dass der
Falter absolut plan auf der Aufpickplatte aufliegt. Dazu
die beiden Befestigungsschrauben
5 der Halterung
der Aufpickplatte an der Unterseite des Arbeitstisches
lösen und die Halterung
6 auf der Aufhängung 4
verdrehen.
4. Befestigungsschrauben wieder festziehen.
5. Anschließend die Falterschiene
1 nachjustieren. Die
Befestigungsschrauben
7 etwas lösen und die Fal-
terschiene gleichmäßig auf die Aufpickplatte nieder-
drücken.
6. Die Befestigungsschrauben
7 wieder festziehen.
