- C 51 -
Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Nahtbreiten einstellen:
Die Nahtbreitenschnellverstellung ermöglicht die Vorein-
stellung von 4 unterschiedlichen Absteppbreiten. Jeder
Rasterstellung des Stellrades ist eine Absteppbreite zu-
geordnet.

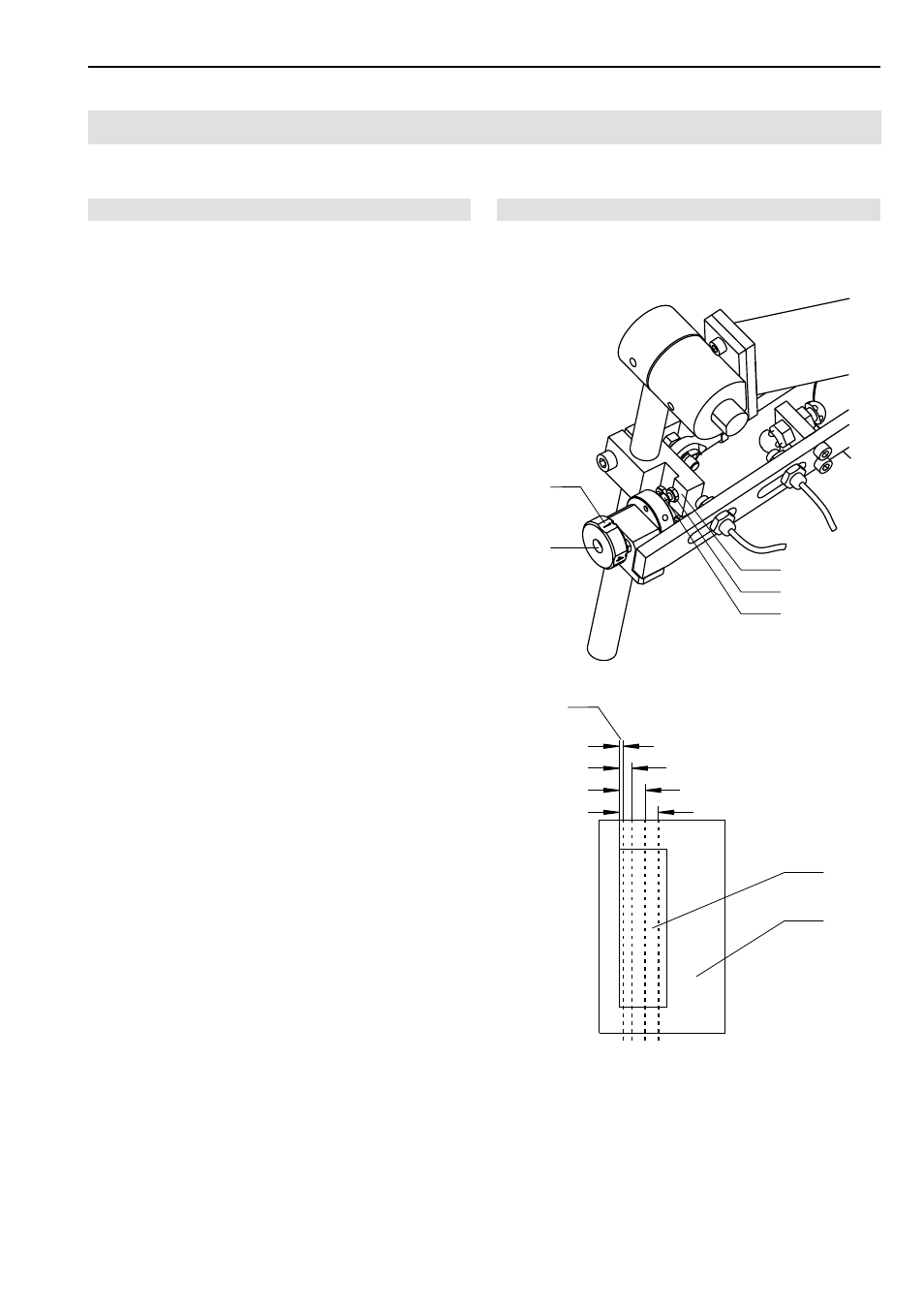

1. Abb. 23: Stellrad
2 auf die einzustellende Rasterstel-
lung
1 drehen.
2. Kontermutter
5 der Anschlagschraube 4 lösen und
die Anschlagschraube auf Position zum Anschlag
3
drehen.
3. Den Abstand A der Absteppbreite an Taschen-
besetz
6 und Taschenbeutel 7 überprüfen.
4. Kontermutter der Anschlagschraube festziehen.
Abb. 23
Abb. 23
1
A
2
3
4
5
4
3
1
2
6
7
