Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Fadenabschneider einstellen:
Mit der dreistelligen Werteingabe (GP Par. 35) wird fest-
gelegt, wann der Fadenschneider aktiviert wird.
Die korrekte Einstellung des Fadenabschneiders muss am
Maschinenablauf überprüft und eventuell nachkorrigiert
werden.
Kettenstichmaschinen:
•
Handrad des Nähkopfes in Drehrichtung der Maschine
drehen, bis der Fadenhebel den Höchstpunkt (Absteck-
position E) erreicht hat.
Steppstichmaschinen:
•
Handrad des Nähkopfes in Drehrichtung der Maschine
drehen, bis die Nadel den Höchstpunkt (Absteckposi-
tion C) erreicht hat.
1. Handrad an Position C fixieren, dazu den Absteckstift
der Bohrung links vom Handrad eindrücken.

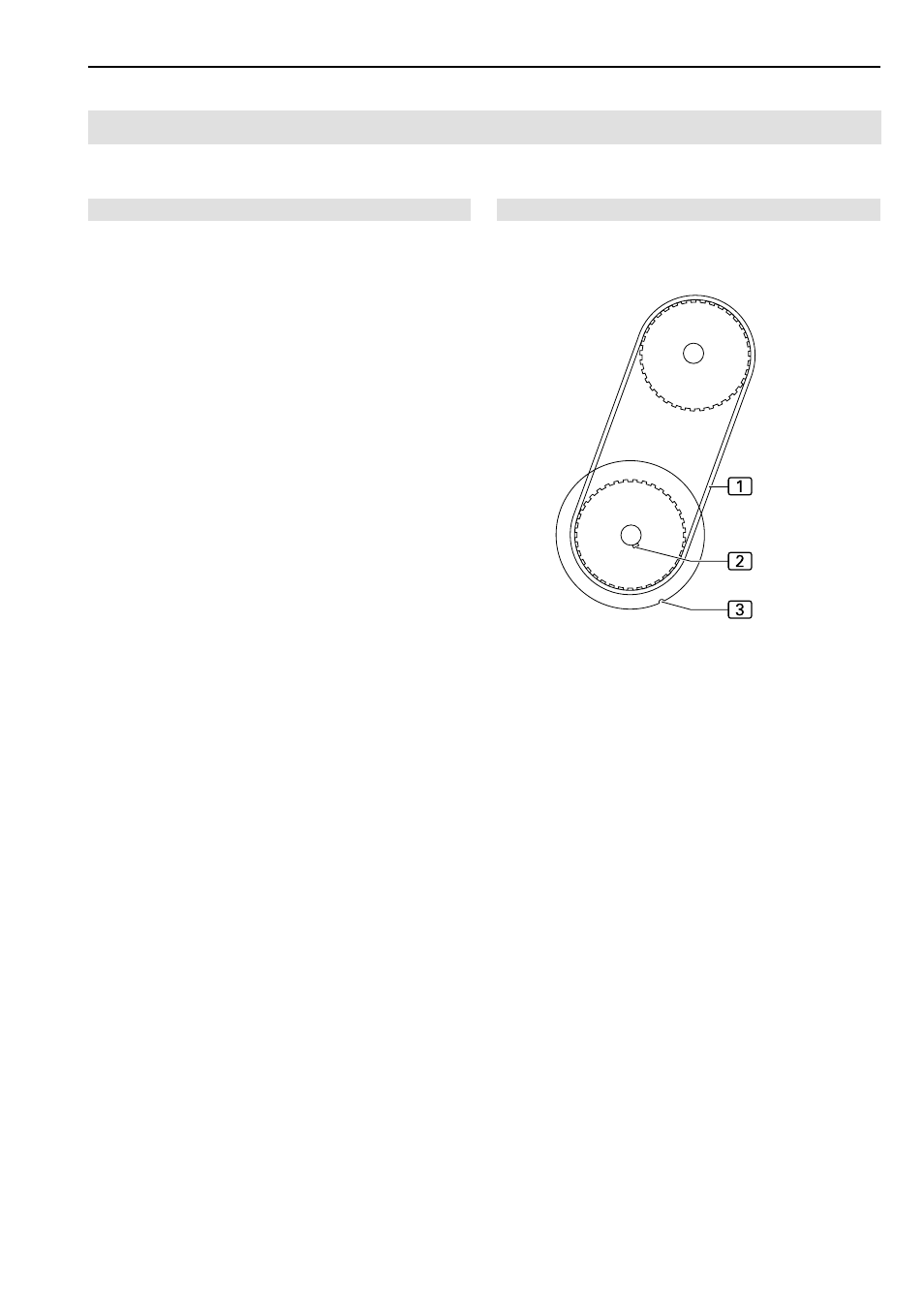

2. Abb. 21: Den Antriebsriemen
1 so auflegen, dass die
Passfeder
2 der Welle in einer Flucht mit der Mar-
kierung
3 am Motorgehäuse liegt.
3. Fixierung lösen.
4. Menü Globalparameter aufrufen:
• Taste
 drücken
• Taste  GP drücken
Folgende Werte in Globalparameter eingeben:
Kettenstichmaschinen:
35: Fadenhebel in Position oben
195 INC
36: Einschaltpos. für Fadenschneiden 000 INC
Steppstichmaschinen:
35: Fadenhebel in Position oben
200 INC
36: Einschaltpos. für Fadenschneiden 110 INC
Wert speichern und Einstellungseben verlassen:
• Taste  drücken
5. Funktion Fadenabschneider starten:
• Taste  drücken
• Taste
 Diagnostik drücken
• Taste
 Nähmotor drücken
Abb. 21
Abb. 21
• Taste
 Fadenabschneider drücken
Maschinenablauf starten oder wieder stoppen:
• Taste  drücken
6. Kontrollieren, ob an Position C die Passfeder
2 der
Welle in einer Flucht mit der Markierung
3 am Mo-
torgehäuse liegt.
Ggf. die Werte verändern und Funktion Fadenschnei-
den testen.
7. Fadenabschneiden starten und Positionen nochmals
überprüfen.
