- C 43 -
Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten

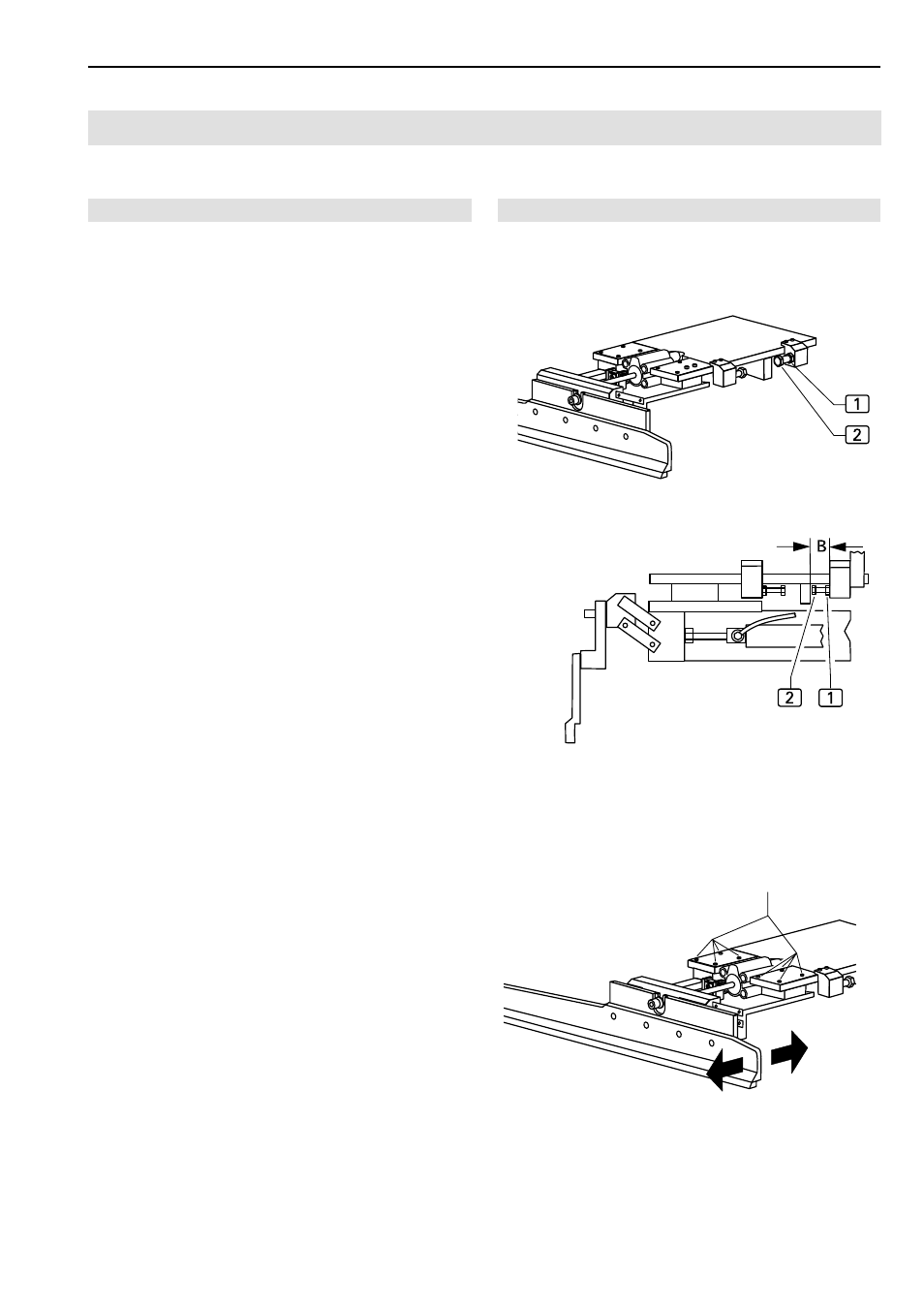

Hinteren Anschlagpunkt einstellen:
Der hintere Anschlagpunkt ist korrekt eingestellt, wenn die
lichte Länge B der Anschlagschraube
2 exakt 10 mm be-
trägt.
1. Abb. 12: Kontermutter
1 der Anschlagschraube 2
lösen und die Anschlagschraube auf Position drehen.
2. Länge B überprüfen.
3. Kontermutter der Anschlagschraube festziehen.
Parallellauf der Klammerschiene justieren:
1. Überprüfen, ob Nadel des Nähkopfes über die ganze
Länge der Klammerschiene exakt parallel zur Klam-
merschiene verläuft. Dazu die Hauptklammer unter
dem Nähkopf durchschieben und den Abstand von der
Klammerschiene zur Nadel an mehreren Punkten über-
prüfen.
2. Abb. 13: Falls der Verlauf nicht parallel ist, die acht
Befestigungsschrauben
1 der Klammeraufhängung
lösen und die Klammerschiene in Parallelposition
schwenken.
3. Befestigungsschrauben der Klammeraufhängung wie-
der anziehen und Lauf der Klammerschiene kontrol-
lieren.
Abb. 12/13
Abb. 12
Abb. 13
1
