Anschluss der Schnittstellen der Frontseite
Auf der Frontseite des Empfängers sind die nachfolgend beschriebenen Schnitt-
stellen angeordnet.
Transmission 1:
Stecken Sie den SC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der gleichnamigen Schnittstelle
des Arbeitsplatzmoduls zu verbinden.
Transmission 2:
Stecken Sie den SC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der gleichnamigen Schnittstelle
des Arbeitsplatzmoduls zu verbinden.
Power:
Schließen Sie ein mitgeliefertes Tischnetzteil an.

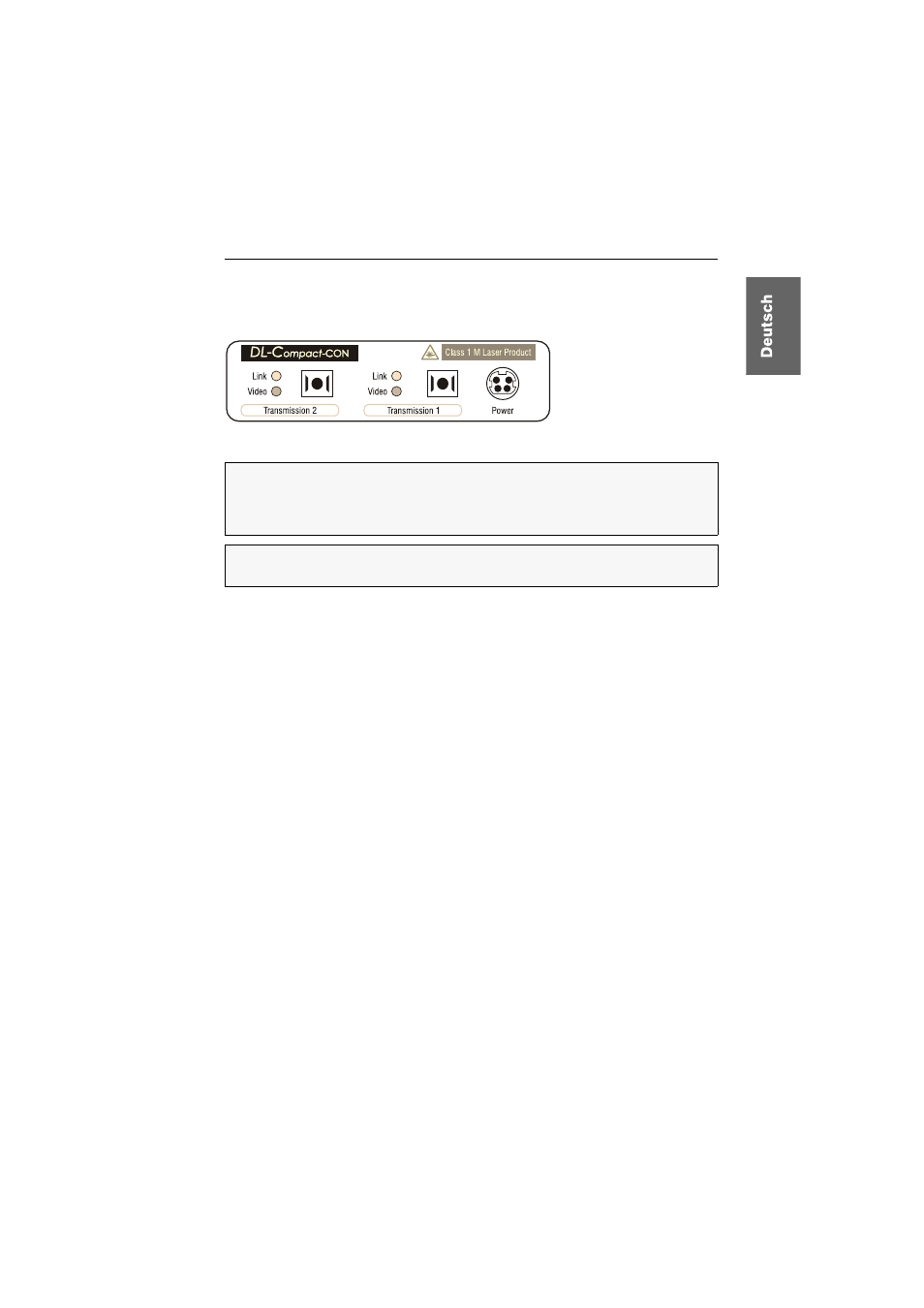

Abbildung 4: Frontansicht des Empfängers
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1M entsprechen. Obwohl Laserstrahlung der Klasse 1 als ungefähr-
lich angesehen wird, ist der direkte Blick in den Strahl zu vermeiden. Blicken Sie
nicht mit optischen Instrumenten in den Strahl.
HINWEIS:
Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der
Kabelstecker.
