Installation
G&D DVIVision-USB 2.0 · 8

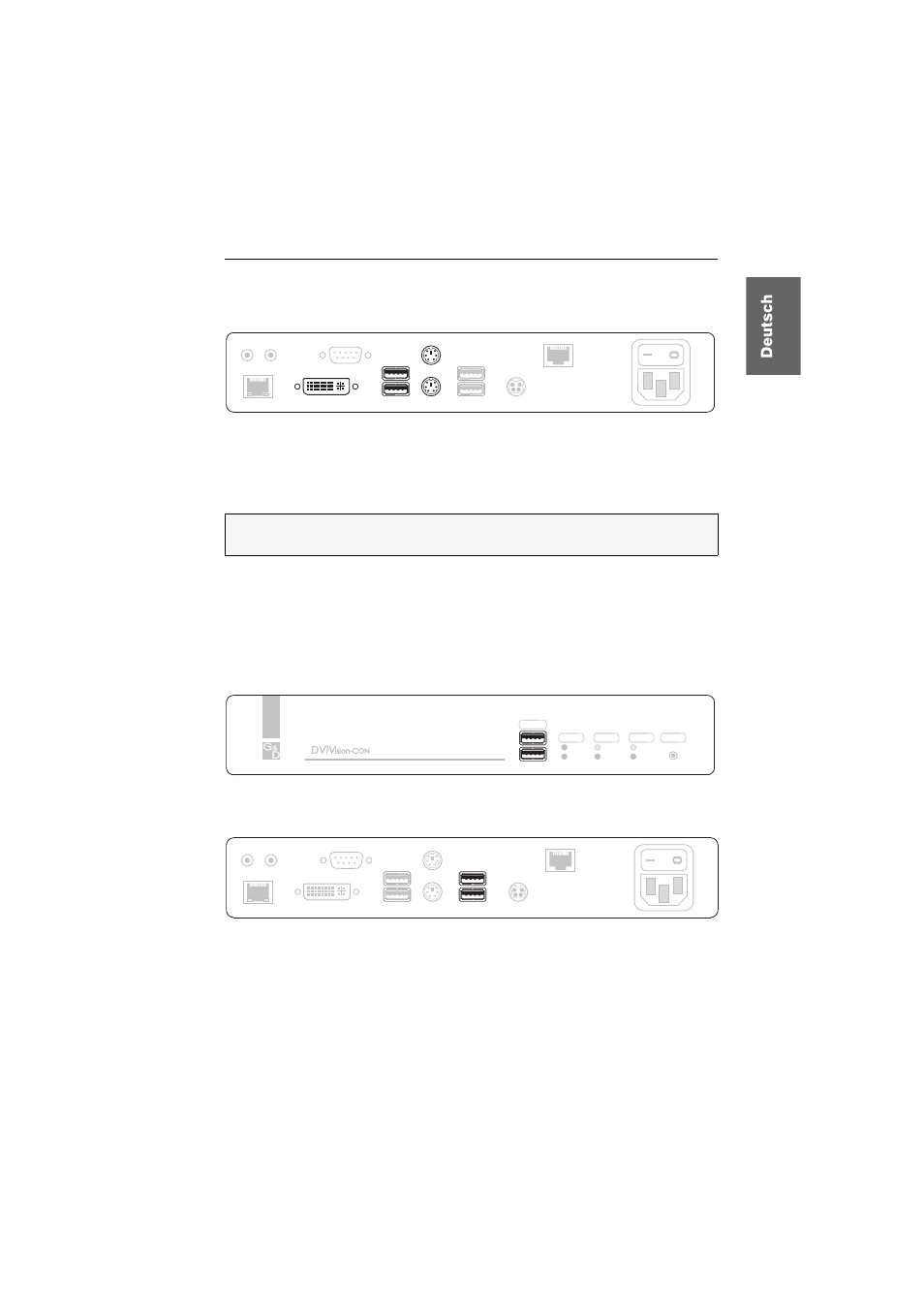

Installation des Arbeitsplatzmoduls
Anschluss des entfernten Arbeitsplatzes
DVI/VGA Out:
Schließen Sie hier den Monitor des Arbeitsplatzes an.
Ist der Monitor mit einem analogen VGA-Eingang ausgestattet, stecken Sie einen
optionalen Adapter auf diese Schnittstelle und schließen hieran das VGA-Kabel des
Monitors an.
USB Keyb.:
Schließen Sie hier die USB-Tastatur des Arbeitsplatzes an.
USB Mouse:
Schließen Sie hier die USB-Maus des Arbeitsplatzes an.
Keyb.:
Schließen Sie hier die PS/2-Tastatur des Arbeitsplatzes an.
Mouse:
Schließen Sie hier die PS/2-Maus des Arbeitsplatzes an.
Anschlüsse für USB 2.0-Geräte
USB 2.0:
Schließen Sie ggf. an diese Schnittstellen auf der Frontseite des Arbeits-
platzmoduls bis zu zwei USB-Geräte an.
USB 2.0 Devices:
Schließen Sie ggf. an diese Schnittstellen auf der Rückseite des Arbeits-
platzmoduls bis zu zwei USB-Geräte an.
Der am Rechnermodul DVIVision-CPU angeschlossene Recher kann diese USB-
Geräte – zusätzlich zu den direkt am Rechner angeschlossenen USB-Geräten – nutzen.
HINWEIS:
Die Maus sowie die Tastatur des entfernten Arbeitsplatzes können
wahlweise als PS/2- oder USB-Gerät angeschlossen werden.
Main
Power
Red. Power
Transmission
USB 2.0 Trans.
RS232
Speaker Micro In
USB 2.0 Devices
DVI/VGA Out
Keyb.
Mouse
Keyb./Mouse
USB 2.0
Red.
Main
Power
Status
Trans.
Sys.
Service
Video
K/M
Console
DVI/VGA Out
Keyb.
Mouse
Keyb./Mouse
Main
Power
Red. Power
Transmission
USB 2.0 Trans.
RS232
Speaker Micro In
USB 2.0 Devices
