Installation
9 · G&D DVIVision-USB 2.0

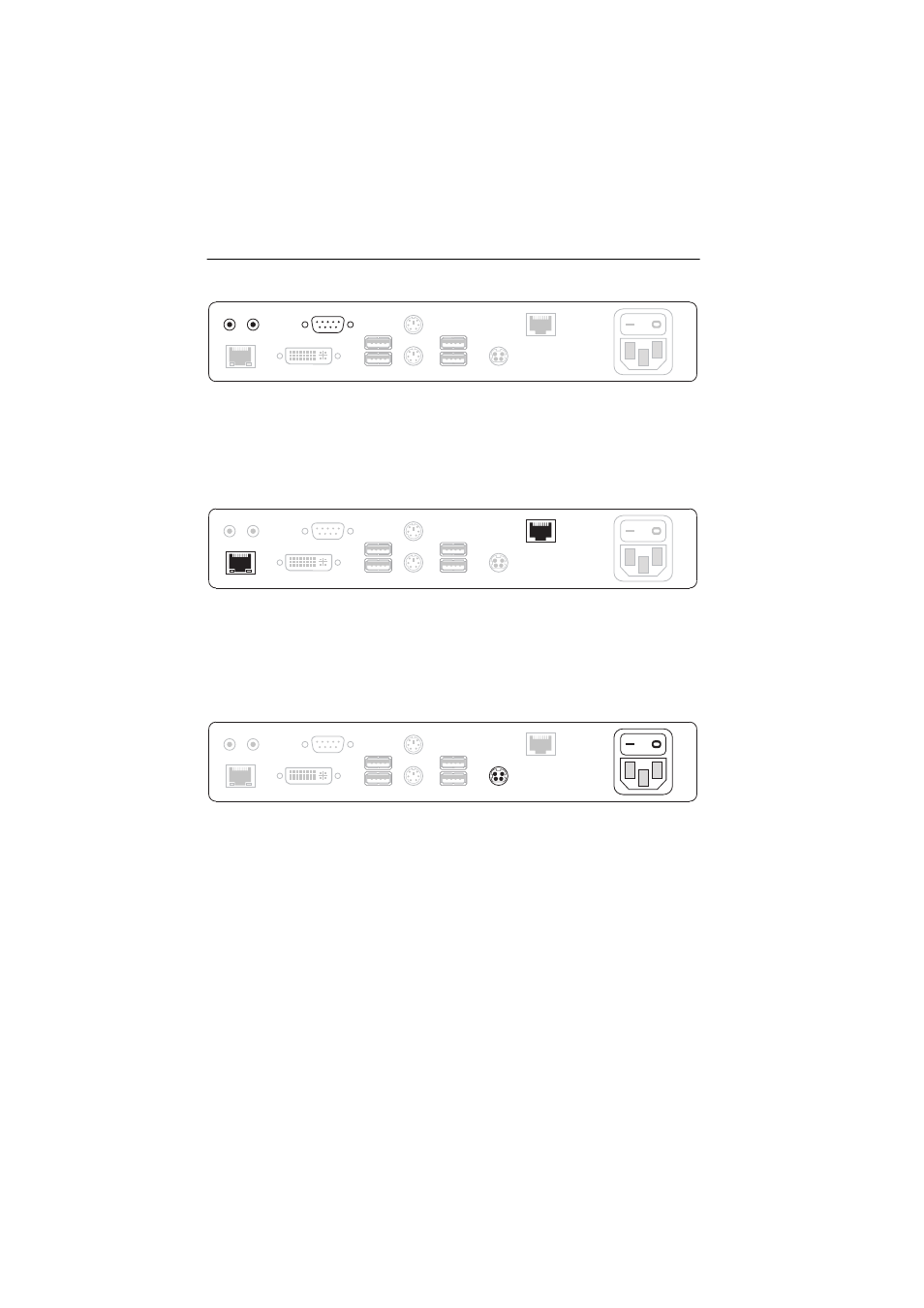

Zusätzliche Schnittstellen der erweiterten Varianten
Speaker:
Schließen Sie hier die Lautsprecher des Arbeitsplatzes an.
Micro In:
Schließen Sie hier ein Mikrofon an.
RS232:
Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
Anschlüsse für Datenübertragung
Transmission:
Stecken Sie das mit der Transmission-Schnittstelle des Rechnermoduls
verbundene Twisted-Pair-Kabel ein.
USB 2.0 Trans.:
Stecken Sie das mit der USB 2.0 Trans.-Schnittstelle des Rechnermo-
duls verbundene Twisted-Pair-Kabel ein.
Anschlüsse für Stromversorgung
Main Power:
Stecken Sie das mitgelieferte Kaltgerätekabel PowerCable-2 Standard ein.
Red. Power:
An diese Buchse kann ein optionales Tischnetzteil angeschlossen werden.
Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht.
Main
Power
DVI/VGA Out
Red. Power
Transmission
Keyb.
Mouse
USB 2.0 Trans.
Keyb./Mouse
USB 2.0 Devices
RS232
Speaker Micro In
Main
Power
DVI/VGA Out
Red. Power
Keyb.
Mouse
RS232
Speaker Micro In
Keyb./Mouse
USB 2.0 Devices
Transmission
USB 2.0 Trans.
DVI/VGA Out
Transmission
Keyb.
Mouse
USB 2.0 Trans.
RS232
Speaker Micro In
Keyb./Mouse
USB 2.0 Devices
Main
Power
Red. Power
