Installation
G&D DVIVision-USB 2.0 · 6

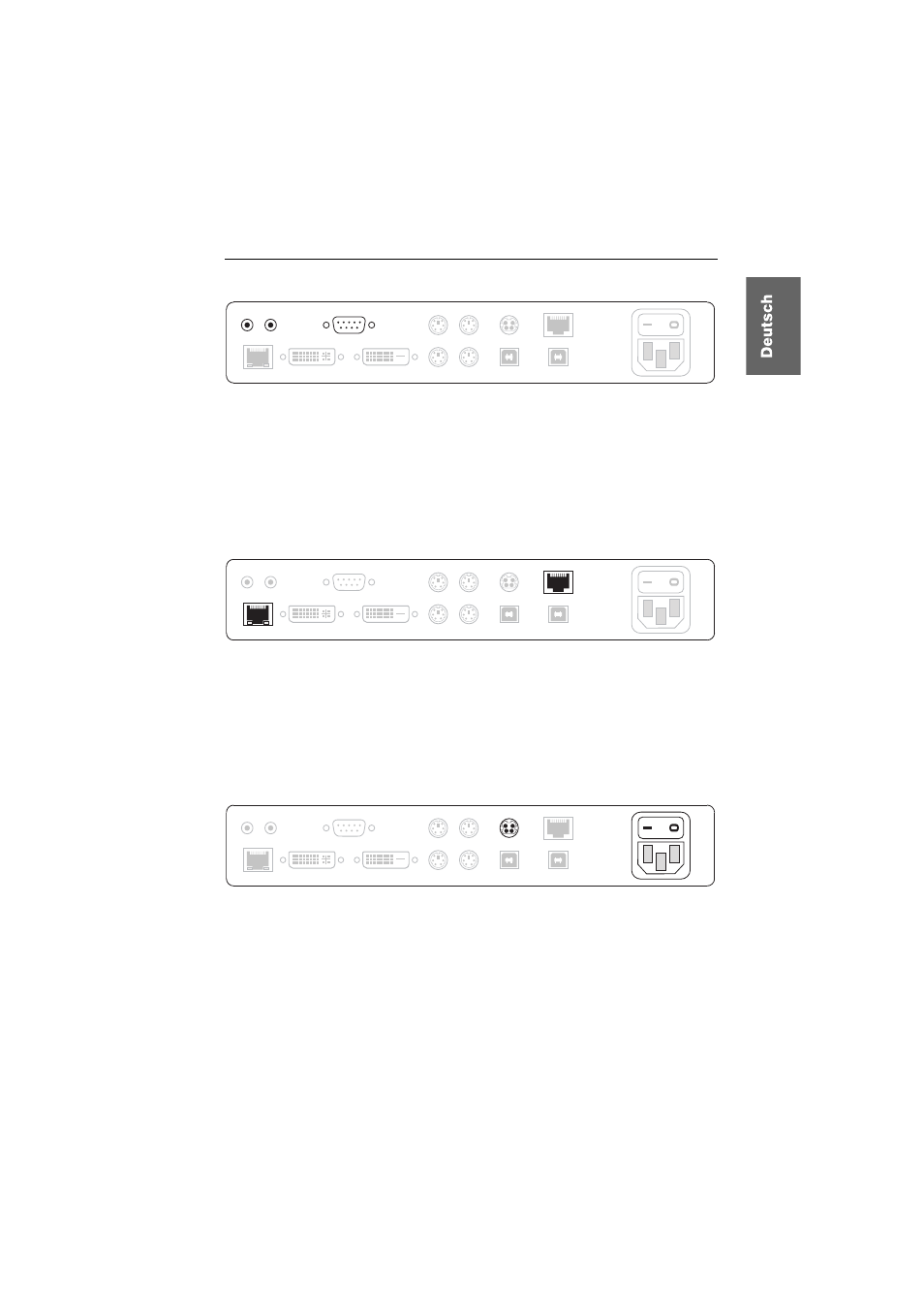

Zusätzliche Schnittstellen der erweiterten Varianten
Line Out:
Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel Audio-M/M-2.
Line In:
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel Audio-M/M-2.
RS232:
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
Anschlüsse für Datenübertragung
Transmission:
Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Katego-
rie 5e (oder höher) ein. Das andere Ende des Kabels ist mit der Transmission-Schnitt-
stelle des Arbeitsplatzmoduls DVIVision-CON zu verbinden.
USB 2.0 Trans.:
Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Katego-
rie 5e (oder höher) ein. Das andere Ende des Kabels ist mit der USB 2.0 Trans.-Schnitt-
stelle des Arbeitsplatzmoduls DVIVision-CON zu verbinden.
Anschlüsse für Stromversorgung
Main Power:
Stecken Sie das mitgelieferte Kaltgerätekabel PowerCable-2 Standard ein.
Red. Power:
An diese Buchse kann ein optionales Tischnetzteil angeschlossen werden.
Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht.
