Anschluss der Arbeitsplätze
Die Arbeitsplatzmodule werden mit einem als Zubehör erhältlichen Twisted-Pair-
Kabel der Kategorie 5 (oder höher) mit dem Matrixswitch CATCenter NEO4 verbunden.
Die Distanz zwischen dem Target-Modul CATpro2 und dem Arbeitsplatzmodul
kann bei Verwendung des empfohlenen Kabels K-C7/LD-x bis zu 300 Meter
(UCON-a: bis zu 100 Meter) betragen. Bei Verwendung anderer Kabel ist die Länge
abhängig von der Qualität des eingesetzten Kabels.
Anschluss über das Arbeitsplatzmodul UCON
So schließen Sie das Arbeitsplatzmodul UCON an den Matrixswitch an:
Stecken Sie ein Ende eines Twisted-Pair-Kabels der Kategorie 5 (oder höher) in
die
Transmission-Buchse des Arbeitsplatzmodul.
Verbinden Sie das andere Ende des Twisted-Pair-Kabels mit einer beliebigen
der insgesamt 4
Console-Schnittstellen des Matrixswitches CATCenter NEO4.

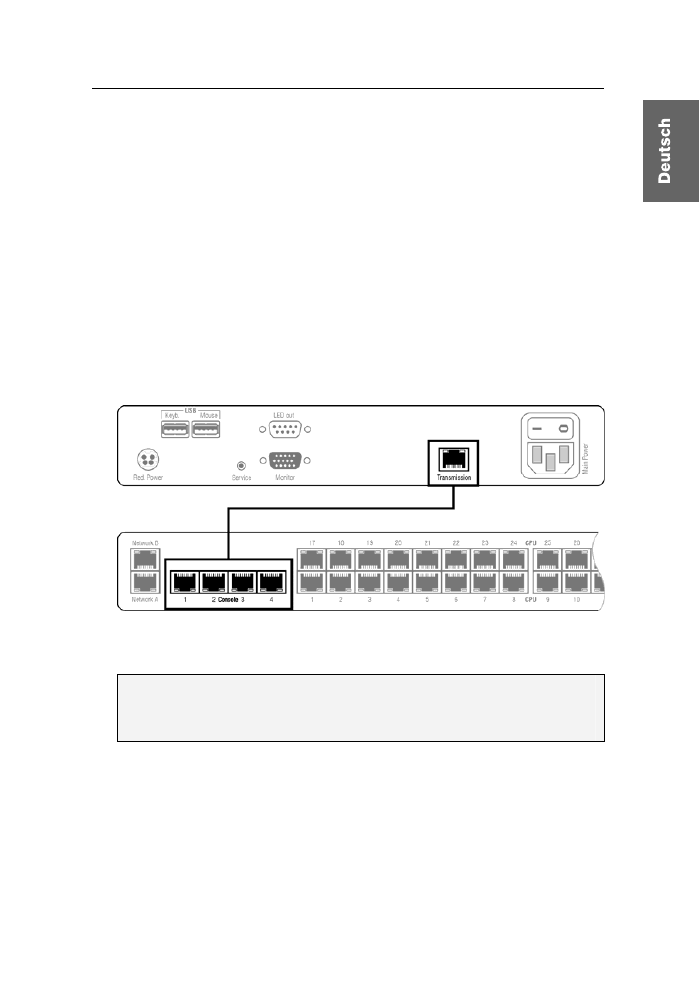

Arbeitsplatzmodul UCON
Twisted-Pair-Verkabelung
A b i
l
d l UCON
Matrixswitch CATCenter NEO4
Schließen Sie den Monitor an die Schnittstelle Monitor des Arbeitsplatzmoduls an.
Schließen Sie die Tastatur und die Maus an das Arbeitsplatzmodul an.
Hinweis: Beide Eingabegeräte können wahlweise an die entsprechende PS/2-
oder USB-Schnittstelle angeschlossen werden.
Ein gemischter Anschluss (z. B. PS/2-Maus und USB-Tastatur) ist möglich.
Optional: Haben Sie zusätzlich die Funktionserweiterung TS-Funktion erwor-
ben, schließen Sie die zu dieser Funktion erhältliche LED an der Schnittstelle
LED out an.
Bringen Sie diese LED in der Nähe des an diesem Arbeitsplatzmodul UCON
angeschlossenen Monitors an.
