Installationsanleitung
G&D CATCenter NEO4 · 10
Anschluss über das Arbeitsplatzmodul UCON-s
Stecken Sie ein Ende eines Twisted-Pair-Kabels der Kategorie 5e (oder höher)
in die
Transmission-Buchse des Arbeitsplatzmoduls.
Verbinden Sie das andere Ende des Twisted-Pair-Kabels mit einer beliebigen,
der insgesamt 4
Console-Schnittstellen des Matrixswitches CATCenter NEO4.

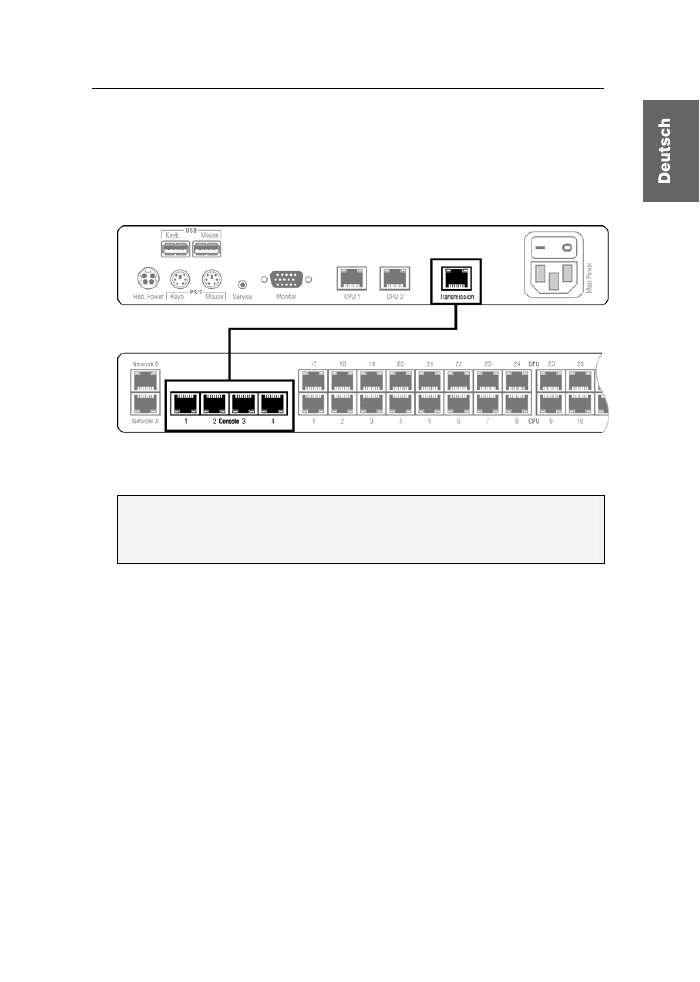

Arbeitsplatzmodul UCON-s
Twisted-Pair-Verkabelung
Matrixswitch CATCenter NEO4
Schließen Sie den Monitor an die Schnittstelle Monitor des Arbeitsplatzmoduls an.
Schließen Sie die Tastatur und die Maus an das Arbeitsplatzmodul an.
Hinweis: Beide Eingabegeräte können wahlweise an die entsprechende PS/2-
oder USB-Schnittstelle angeschlossen werden.
Ein gemischter Anschluss (z. B. PS/2-Maus und USB-Tastatur) ist möglich.
Optional: Möchten Sie zusätzlich (maximal zwei) lokale Target-Computer an
das Arbeitsplatzmodul anschließen, sind zunächst die Target-Computer mit ei-
nem Target-Modul auszustatten.
Verbinden Sie abschließend das Twisted-Pair-Kabel des Target-Moduls mit der
Schnittstelle
CPU1 oder CPU2 des Arbeitsplatzmoduls.
