Installationsanleitung
9 · G&D CATCenter NEO4

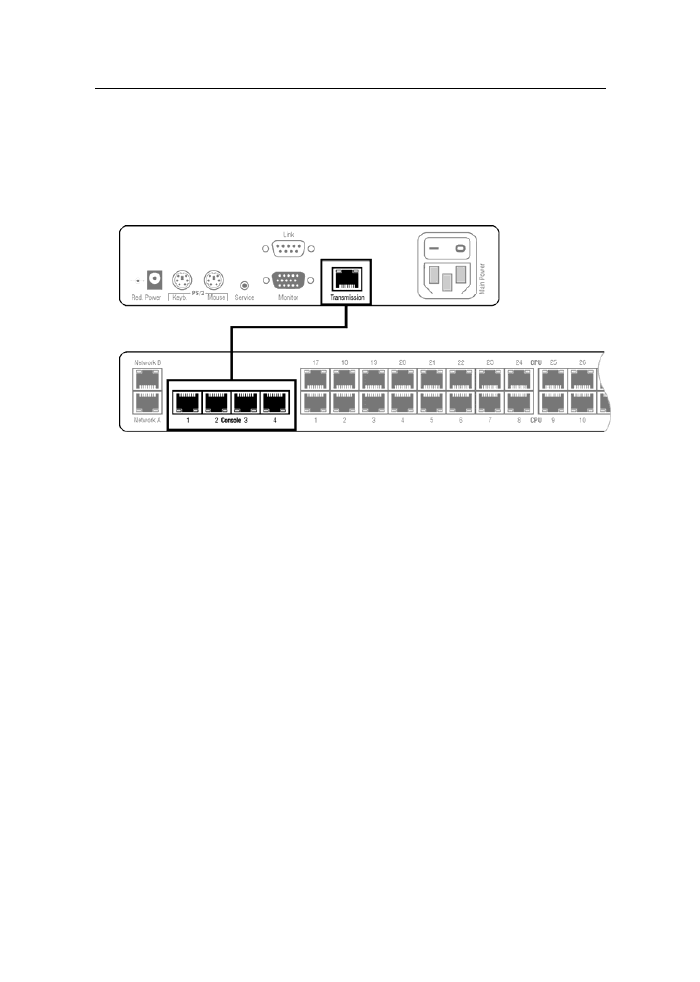

Anschluss über das Arbeitsplatzmodul UCON-a
 Stecken Sie ein Ende eines Twisted-Pair-Kabels der Kategorie 5e (oder höher)
in die
Transmission-Buchse des Arbeitsplatzmoduls.
 Verbinden Sie das andere Ende des Twisted-Pair-Kabels mit einer beliebigen,
der insgesamt 4
Console-Schnittstellen des Matrixswitches CATCenter NEO4.
Arbeitsplatzmodul UCON-a
Twisted-Pair-Verkabelung
A b i l d l UCON
Matrixswitch CATCenter NEO4
 Schließen Sie den Monitor an die Schnittstelle Monitor des Arbeitsplatzmoduls an.
 Schließen Sie die Tastatur an die Schnittstelle PS/2 Keyb. des Arbeitsplatzmo-
duls an.
 Schließen Sie die Maus an die Schnittstelle PS/2 Mouse des Arbeitsplatzmoduls an.
