Anschluss über das Arbeitsplatzmodul UCON-IP-eco
Montieren Sie das Arbeitsplatzmodul ggf. in einem 19“-Rack.
Wichtig: Stellen Sie hierbei sicher, dass alle Schnittstellen des Arbeitsplatzmo-
duls UCON-IP-eco leicht zugänglich sind und es zu keinem Hitzestau kommt.
Die höchste zulässige Betriebstemperatur liegt bei 40 °C.
Stecken Sie ein Ende eines Twisted-Pair-Kabels der Kategorie 5e (oder höher)
in die
Transmission-Buchse des Arbeitsplatzmoduls.
Verbinden Sie das andere Ende des Twisted-Pair-Kabels mit einer beliebigen,
der insgesamt 4
Console-Schnittstellen des Matrixswitches CATCenter NEO4.

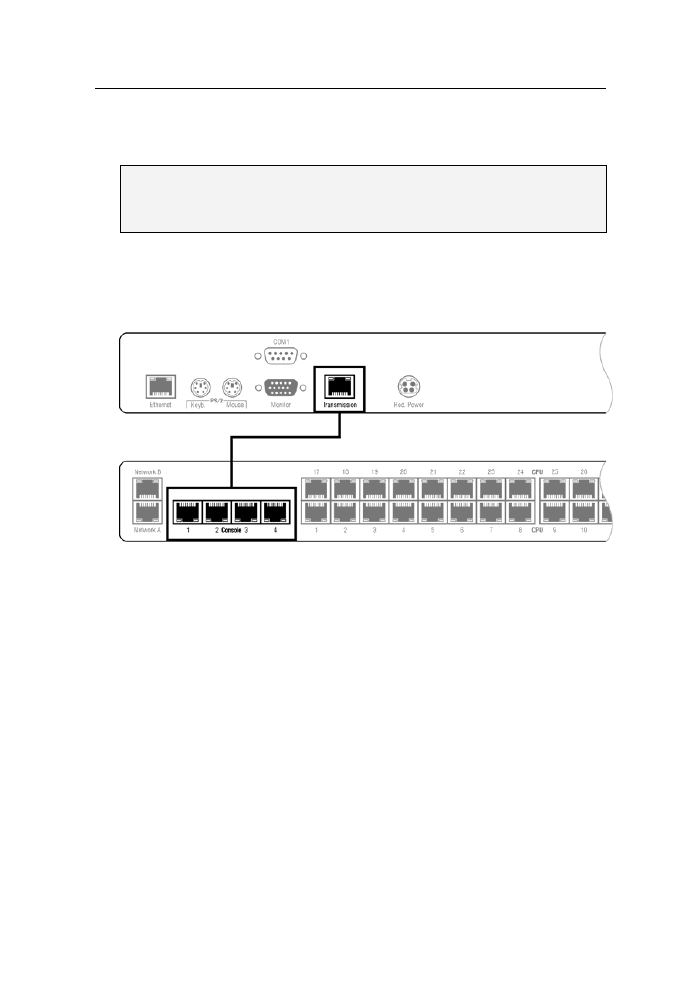

Arbeitsplatzmodul UCON-IP-eco
Twisted-Pair-Verkabelung
Matrixswitch CATCenter NEO4
Schließen Sie den Monitor an die Schnittstelle Monitor des Arbeitsplatzmoduls an.
Schließen Sie die Tastatur an die Schnittstelle PS/2 Keyb. des Arbeitsplatzmo-
duls an.
Schließen Sie die Maus an die Schnittstelle PS/2 Mouse des Arbeitsplatzmoduls an.
