Installationsanleitung
G&D CATCenter NEO4 · 14

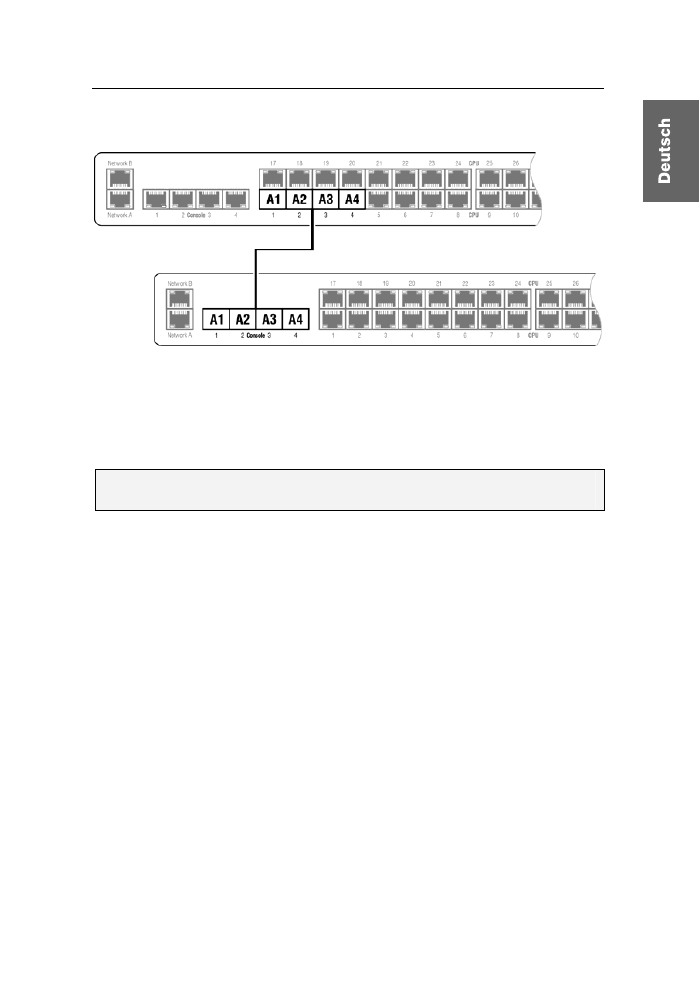

Wie der Anschluss eines ersten Slave-Gerätes innerhalb der ersten Kaskadenstufe
am Master-Gerät erfolgt, verdeutlicht das nachfolgende Schaubild:
Master-Gerät
Slave-Gerät (1. Kaskadenstufe)
Hier werden die
CPU-Ports 1 bis 4 des Master-Geräts über jeweils ein Twisted-Pair-
Kabel mit je einem
Console-Port des Slave-Geräts verbunden.
Möchten Sie ein zweites Slave-Gerät am Master-Gerät anschließen, so verbinden
Sie die
CPU-Ports 5 bis 8 mit den Console-Ports des zweiten Slave-Gerätes.
Für den Anschluss der dritten und vierten Slave-Geräte verfahren Sie ebenso.
Hinweis: Bei einer Komplettbelegung des Master-Gerätes mit vier Slave-Geräten
können am Master-Gerät keine Target-Computer angeschlossen werden.
