Installationsanleitung
G&D CATCenter NEO4 · 20

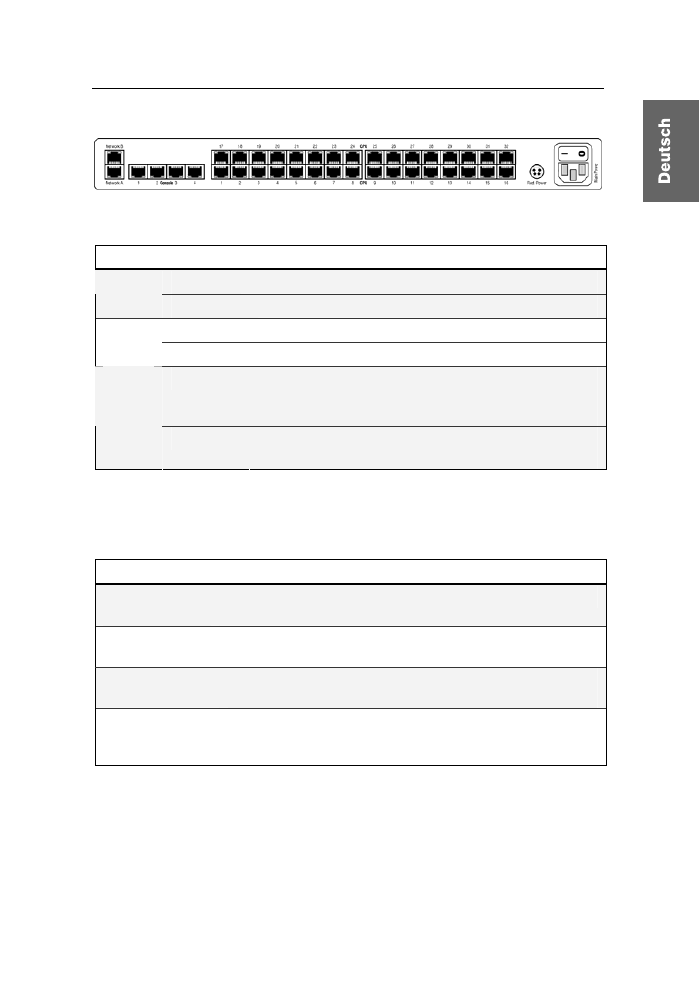

Rückseite
Auf der Rückseite des CATCenter-Systems befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Bereich LED Bedeutung
gelb
Port ist aktuell durch einen Benutzer belegt.
Console
grün
Verbindung zu einem Arbeitsplatzmodul UCON.
gelb
Port ist aktuell durch einen Benutzer belegt.
CPU
grün
Verbindung zu einem Target-Modul CATpro2.
gelb
Leuchtet dauerhaft bei einer Voll-Duplex-Ver-
bindung.
Blinkt bei einer Halb-Duplex-Verbindung (Collision).
Network
grün
Zeigt den Verbindungsstatus an.
Blinkt bei Aktivität.
Target-Module der CATpro2-Serie
Das Blinken der Status-LEDs an den Target-Modulen CATpro2 hat folgende Be-
deutung:
LED-Verhalten Bedeutung
blinkt 3 mal pro
Sekunde:
Keine Verbindung zum CATCenter-System.
blitzt alle 1,5 Sek.
kurz auf:
Verbindung zum CATCenter-System besteht, ein Target-
Computer ist aber nicht aufgeschaltet.
leuchtet
Verbindung zum CATCenter-System besteht und ein Target-
Computer ist aufgeschaltet
flackert:
Verbindung zum CATCenter-System besteht, ein Target-
Computer ist aufgeschaltet und Tastatur-/Mausdaten wer-
den empfangen.
