Installationsanleitung
G&D CATCenter NEO4 · 22

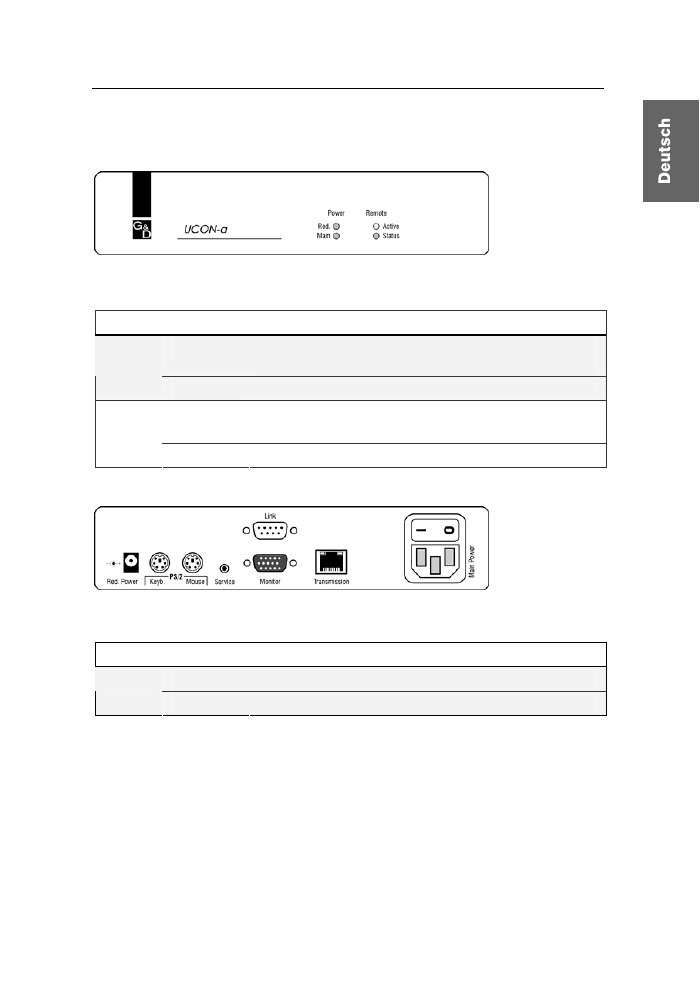

Arbeitsplatzmodul UCON-a
Frontseite
Die LEDs auf der Frontseite des Arbeitsplatzmoduls UCON-a haben folgende
Funktion:
Bereich LED Bedeutung
Redundant
Leuchtet, wenn ein externes Netzteil angeschlossen ist
und 12V liefert.
Power
Main
Leuchtet, wenn Spannungsversorgung hergestellt ist.
Active
Leuchtet, wenn eine Tastatur initialisiert wurde.
Blinkt, wenn keine Tastatur initialisiert wurde.
Remote
Status
Leuchtet, wenn das CATCenter-System betriebsbereit ist.
Rückseite
Auf der Rückseite des Arbeitsplatzmoduls UCON-a befinden sich an jeder RJ45-
Schnittstelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Bereich LED Bedeutung
gelb
Port ist aktuell durch einen Benutzer belegt.
Transm.
grün
Verbindung zum CATCenter-System besteht.
