Installationsanleitung
25 · G&D CATCenter NEO4

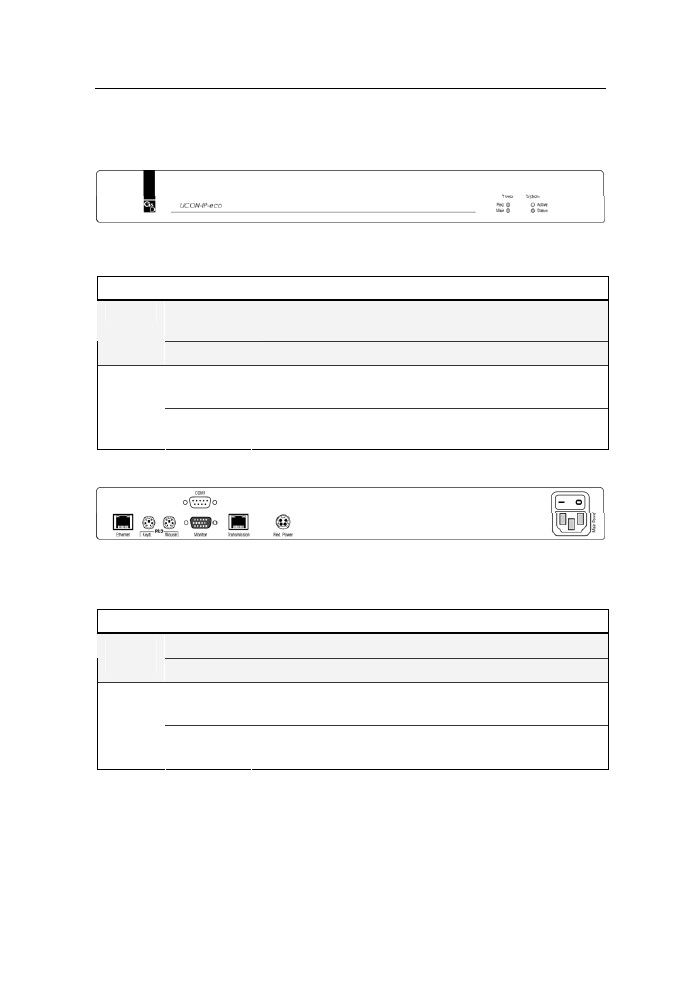

Arbeitsplatzmodul UCON-IP-eco
Frontseite
Die LEDs auf der Frontseite des Arbeitsplatzmoduls UCON-IP-eco haben folgende
Bedeutung:
Bereich LED Bedeutung
Redundant
Leuchtet, wenn ein externes Netzteil angeschlossen ist
und 12V liefert.
Power
Main
Leuchtet, wenn Spannungsversorgung hergestellt ist.
Active
Leuchtet, wenn eine Tastatur initialisiert wurde.
Blinkt, wenn keine Tastatur initialisiert wurde.
Remote
Status
Leuchtet immer, wenn das CATCenter-System betriebs-
bereit ist.
Rückseite
Auf der Rückseite des Arbeitsplatzmoduls UCON-IP-eco befinden sich an der
Transmission- & Ethernet RJ45-Schnittstelle zusätzliche Status-LEDs. Diese LEDs
haben folgende Funktion:
Bereich LED Bedeutung
gelb
Port ist aktuell durch einen Benutzer belegt.
Trans-
mission
grün
Verbindung zum CATCenter-System besteht.
gelb
Leuchtet dauerhaft bei einer Voll-Duplex-Verbindung.
Blinkt bei einer Halb-Duplex-Verbindung (Collision).
Ethernet
grün
Zeigt den Verbindungsstatus an.
Blinkt bei Aktivität.
