BRENNERKONFIGURAtION
Powermax
45 Betriebsanleitung 3-7
4. Entfernen Sie die Schraube und die Mutter, mit der das Netzkabel am Elektroden-Kontaktstift
befestigt ist, mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 und eines 6,3-mm-Steckschlüssels
(oder eines verstellbaren Schraubenschlüssels). Drehen Sie gegebenenfalls den Elektroden-
Kontaktstift, um die Schraube zu erreichen.
5. Lösen Sie die Mutter, mit der die Gasversorgungsleitung am Brennerschlauch befestigt ist,
mithilfe eines 8-mm- und eines 5-mm-Schraubenschlüssels (bzw. eines verstellbaren
Schraubenschlüssels). Legen Sie den Brennerkörper beiseite.
Anmerkung: Kleben Sie das Ende der Gasleitung am Brennerschlauch mit Klebeband ab,
damit beim Führen der Gasleitung entlang der Schiene kein Staub und andere
Verschmutzungen hineingeraten.
6. Führen Sie den Brennerschlauch durch die Schiene des Schneidtisches.
7. Befestigen Sie das Netzkabel des Brenners wieder mit der Schraube und der Mutter am
Elektroden-Kontaktstift. Drehen Sie den Elektroden-Kontaktstift so, dass die Schraube den
Kappensensorschalter nicht berührt.
8. Schließen Sie die Gasleitung wieder an den Brennerschlauch an.
9. Drücken Sie die beiden Enden des Drahtverbinders am Kappensensorschalter zusammen.
10. Schieben Sie den Brennerschaft über den Brennerkörper und überprüfen Sie die Ausrichtung
der Schraubenlöcher. Bringen Sie die drei Schrauben an allen Enden wieder an.
11. Bei Verwendung der Zahnstange befestigen Sie diese wieder mit den beiden zuvor entfernten
schwarzen Schrauben.
12. Befestigen Sie den Brenner gemäß den Anweisungen des Herstellers an der Höhenverstellung.

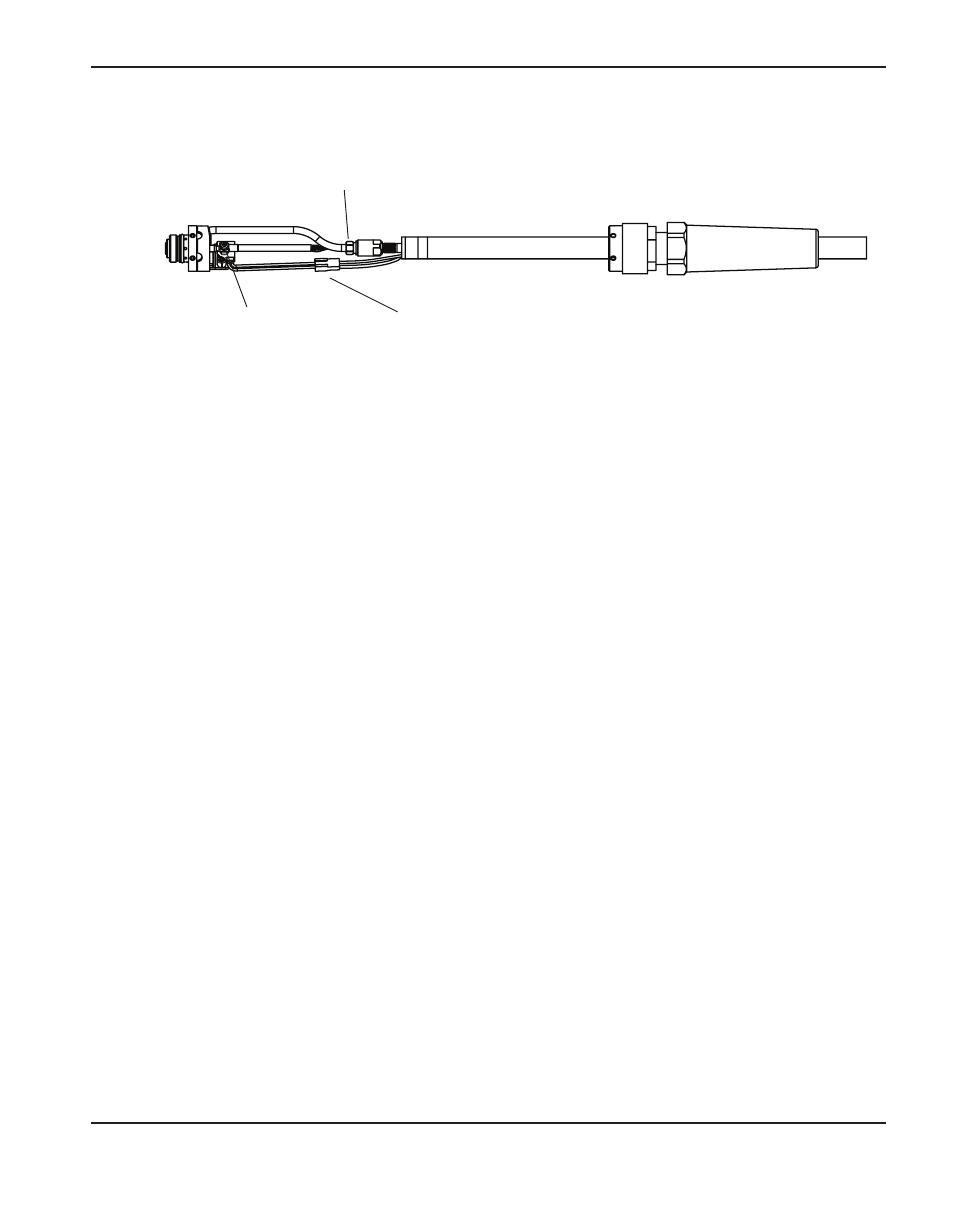

Drahtverbinder am
Kappensensorschalter
Anschluss der Gasversorgungsleitung
Schraube für das Befestigen
des Netzkabels am Elektroden-
Kontaktstift
3. Trennen Sie die Drähte des Kappensensorschalters vom Steckverbinder in der Mitte.
