BRENNERKONFIGURAtION
3-28
Powermax
45 Betriebsanleitung
3
4
12
13
14
5
6
Das Maschinenschnittstellenkabel muss von einem qualifizierten Servicetechniker angebracht
werden. So bringen Sie ein Maschinenschnittstellenkabel an:
1. Schalten Sie die Maschine aus (OFF) und ziehen Sie das Netzkabel aus der Steckdose.
2. Entfernen Sie die Abdeckung der Maschinenschnittstellensteckdose an der Rückseite der
Stromquelle.
3. Schließen Sie das Hypertherm-Maschinenschnittstellenkabel an die Stromquelle an.
4. Wenn Sie ein Kabel mit einem D-Sub-Stecker am anderen Ende verwenden, schließen Sie es
an den entsprechenden Steckverbinder an der Brennerhöhensteuerung oder CNC-Steuerung
an. Ziehen Sie die Schrauben am D-Sub-Stecker an.
Wenn Sie ein Kabel mit Drähten und Flachsteckeranschlüssen am anderen Ende verwenden,
schließen Sie das Maschinenschnittstellenkabel im Elektrogehäuse von zugelassenen und
zertifizierten Brennerhöhensteuerungen oder CNC-Steuerungen an, damit der Bediener
anschließend nicht mehr darauf zugreifen kann. Vergewissern Sie sich vor Inbetriebnahme
der Maschine, dass die Anschlüsse ordnungsgemäß vorgenommen wurden und alle
stromführenden Teile umschlossen und geschützt sind.
Anmerkung: Der Einbau von vom Kunden bereitgestellten und von Hypertherm-
Ausrüstungsteilen einschließlich Verbindungskabeln unterliegt, sofern diese
nicht als System zugelassen und zertifiziert sind, Kontrollen durch die lokalen
Behörden am endgültigen Installationsort.

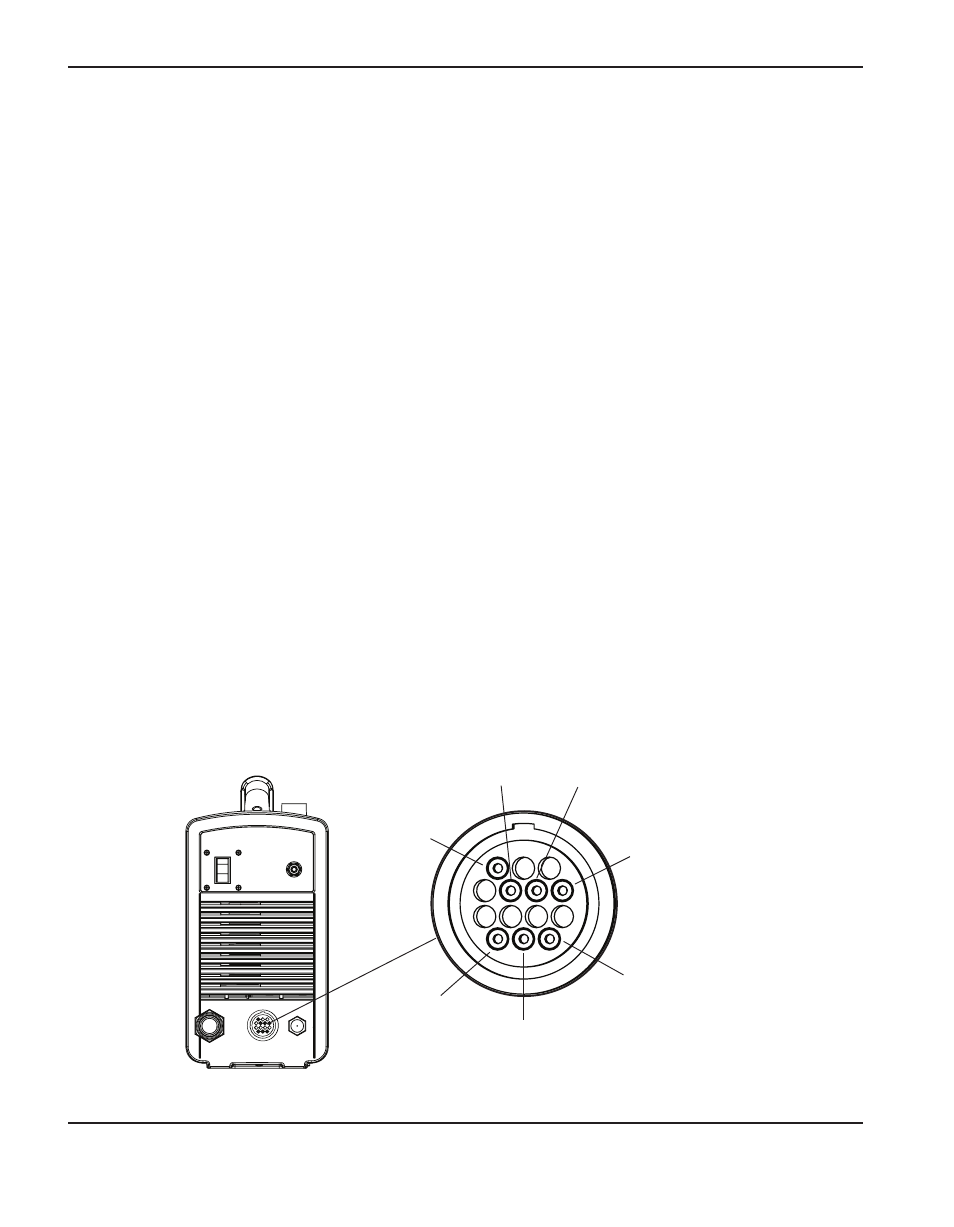

Die Anschlussbuchsen für alle über das Maschinenschnittstellenkabel verfügbare Signaltypen sind
nachstehend dargestellt. Die Tabelle auf der nächsten Seite enthält Details zu jedem Signaltyp.
