WARtUNG UND REPARAtUR
Powermax
45 Betriebsanleitung 5-9
Ersatz

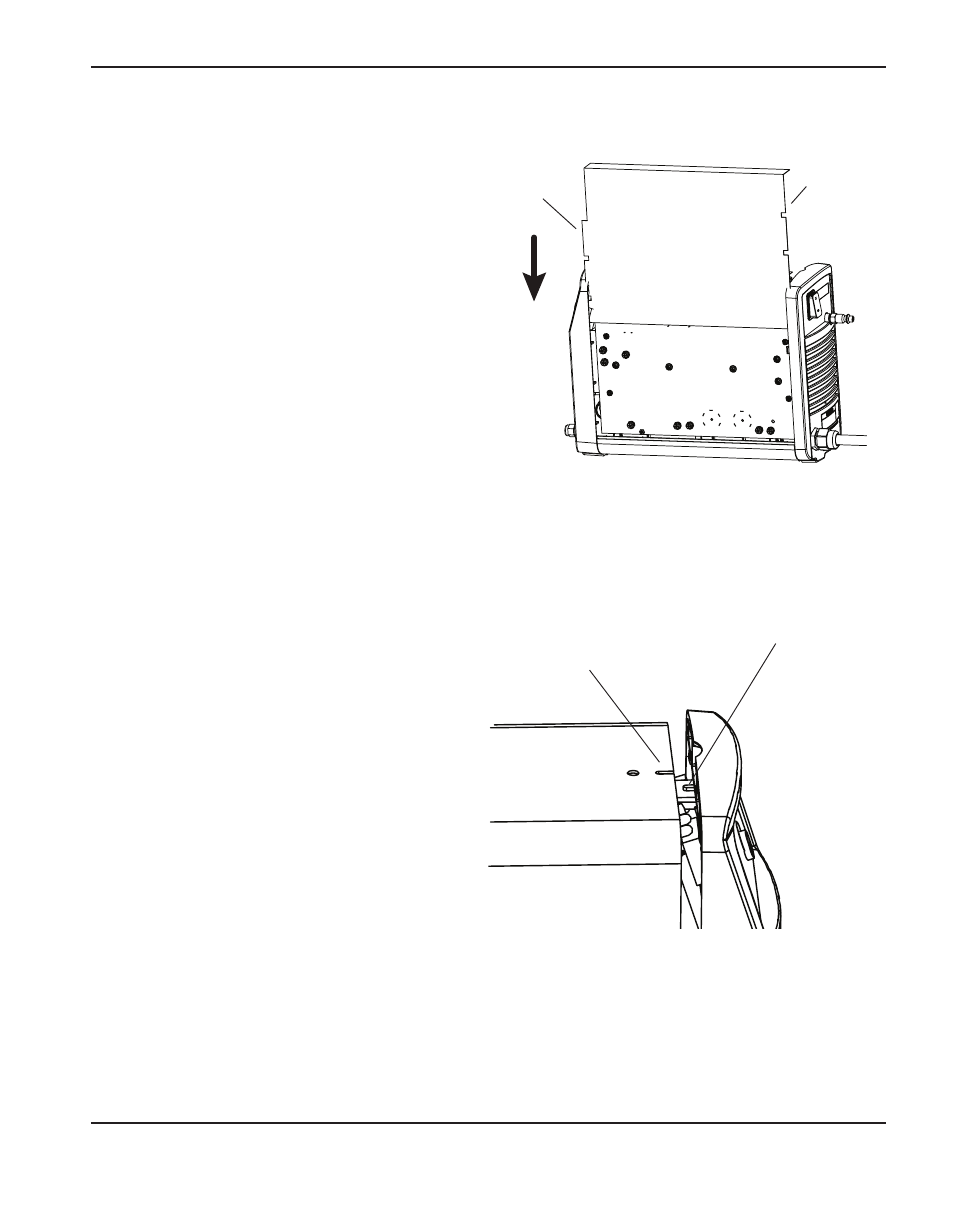

1. Halten Sie die Mylar-Absperrung so, dass
der Rand mit den 3 Kerben auf der linken
und der Rand mit den 4 Kerben auf der
rechten Seite ist.
2. Auf der Oberseite gibt es eine
Perforierung, ca. 4,45 cm abwärts
vom oberen Rand. Wenn Sie die
Mylar-Absperrung durch eine neue
ersetzen, müssen Sie sie entlang dieser
Perforierung so falten, dass der obere
Rand von Ihnen weg gebogen wird.
3. Positionieren Sie die Absperrung
so, dass der gefaltete Abschnitt die
Leistungsbaukarte abdeckt. Schieben
Sie die Absperrung an ihre Position
– mit dem unteren Rand zwischen
den Rippen der Bodenplatte und der
Leistungskarte. Die Kerben auf jeder
Seite der Absperrung sollten mit den
Rippen auf der Innenseite der Endkappen
ausgerichtet sein.
4. Beschädigen Sie keines der Kabel und
schieben Sie die Abdeckung wieder
vorsichtig zurück auf die Stromquelle.
Stellen Sie sicher, dass die unteren
Ränder in den Führungen sind, und
dass der Einführungsschlitz im Oberteil
der Abdeckung mit der Lasche auf der
vorderen Endkappe ausgerichtet ist,
sodass die Lüftung in der Abdeckung
vor dem Gebläse ist. Positionieren Sie
die Griffstück über den Löchern in der
Abdeckung und sichern Sie dann die
Abdeckung mit den 2 Schrauben.
Drei
Kerben
Abdeckung-
Einführungsschlitz
Lasche
Vier
Kerben
