BRENNERKONFIGURAtION
Powermax
45 Betriebsanleitung 3-27
Anschließen eines Maschinenschnittstellenkabels
Der Powermax45 ist werksseitig mit einem Spannungsteiler ausgestattet, der ohne Werkzeug
sicher angeschlossen werden kann. Der integrierte Spannungsteiler sorgt für eine
50:1-Lichtbogenspannung. Eine Steckdose an der Rückseite der Stromquelle ermöglicht den
Zugriff auf die 50:1-Lichtbogenspannung sowie Signale für Lichtbogenübertragung und Plasmastart.
Vorsicht: Der werksseitig installierte interne Spannungsteiler liefert
im Leerlaufzustand einen Höchstwert von 7 V. Dies ist ein
impedanzgeschützter Schutzkleinspannungsausgang, der unter normalen
Bedingungen an der Maschinenschnittstellensteckdose und unter
Einzelstörfallbedingungen an der Maschinenschnittstellenverdrahtung
vor Stromschlag-, Energie- und Brandgefahr schützt. Der Spannungsteiler
ist nicht fehlertolerant und Schutzkleinspannungsausgänge entsprechen
nicht den Sicherheitsanforderungen für Schutzkleinspannung zum
Direktanschluss an computer.
Hypertherm bietet mehrere verschiedene Maschinenschnittstellenkabel für den Powermax45:
• Zur Verwendung des für eine 50:1-Lichtbogenspannung sorgenden integrierten
Spannungsteilers zusätzlich zu Signalen für Lichtbogenübertragung und Plasmastart:
— Verwenden Sie Teile-Nummer 228350 (7,62 m) oder 228351 (15,24 m) für Kabel mit
Drähten, an deren Ende sich Flachsteckeranschlüsse befinden (siehe nachstehendes
Beispiel).
– Verwenden Sie Teile-Nummer 123896 (15,24 m) für ein Kabel, an dessen Ende sich ein
D-sub-Stecker befindet. (Kompatibel mit den Edge Ti- und Sensor PHC-Produkten von
Hypertherm.)
• Zur ausschließlichen Verwendung von Signalen für Lichtbogenübertragung und Plasmastart
verwenden Sie Teile-Nummer 023206 (7,63 m) oder Teile-Nummer 023279 (15,24 m).

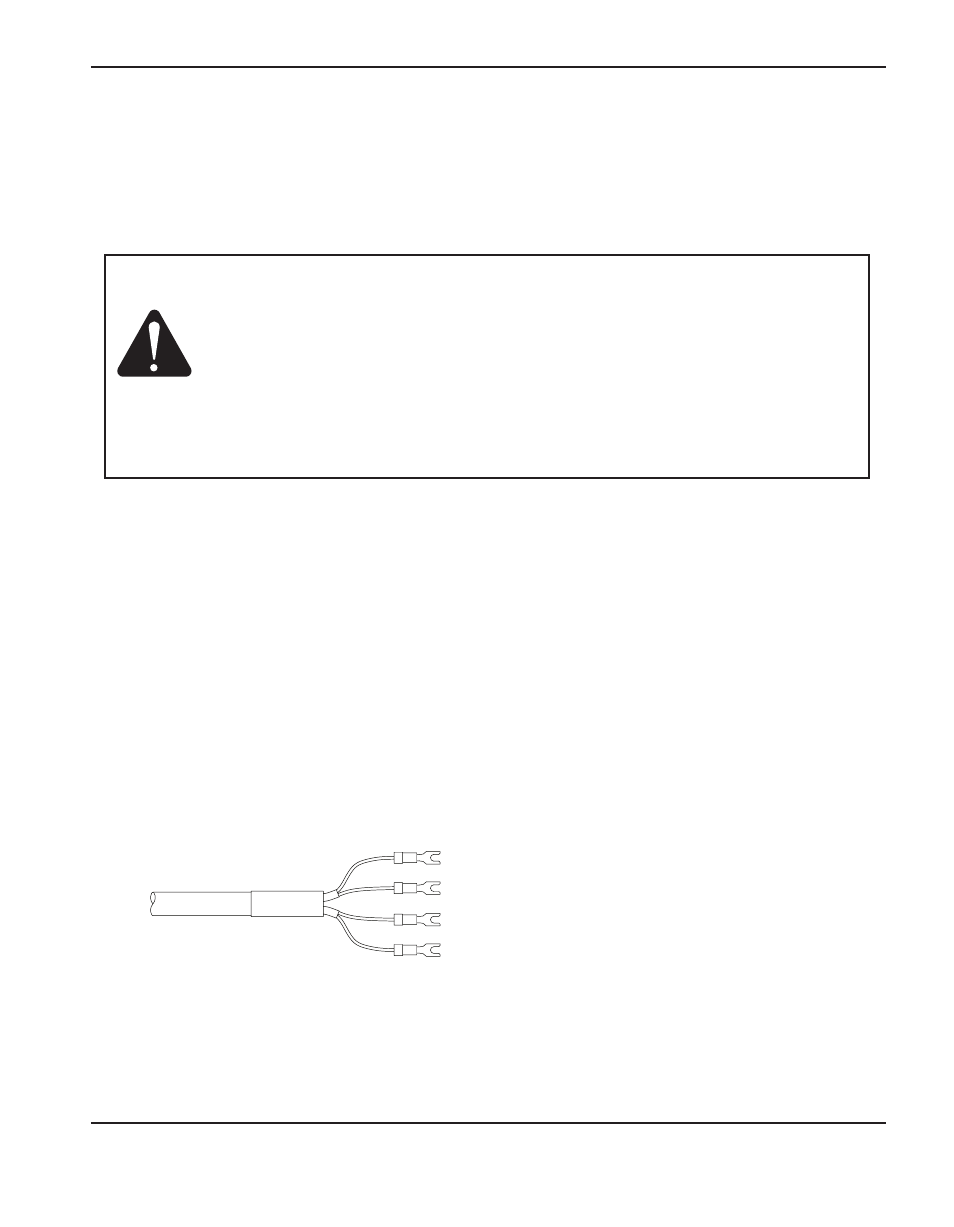

Diese Kabel sind mit Flachsteckeranschlüssen versehen, wie nachstehend dargestellt:
Anmerkung: Die Abdeckung auf der Maschinenschnittstellensteckdose verhindert, dass
die Steckdose durch Staub und Feuchtigkeit beschädigt wird, wenn sie nicht
benutzt wird. Falls die Abdeckung beschädigt wird oder verloren geht, sollte
sie ausgetauscht werden (Teile-Nummer 127204).
Weitere Informationen finden Sie in Kapitel 6, Teile.
