Die Menüs im Einzelnen
Hauptmenü

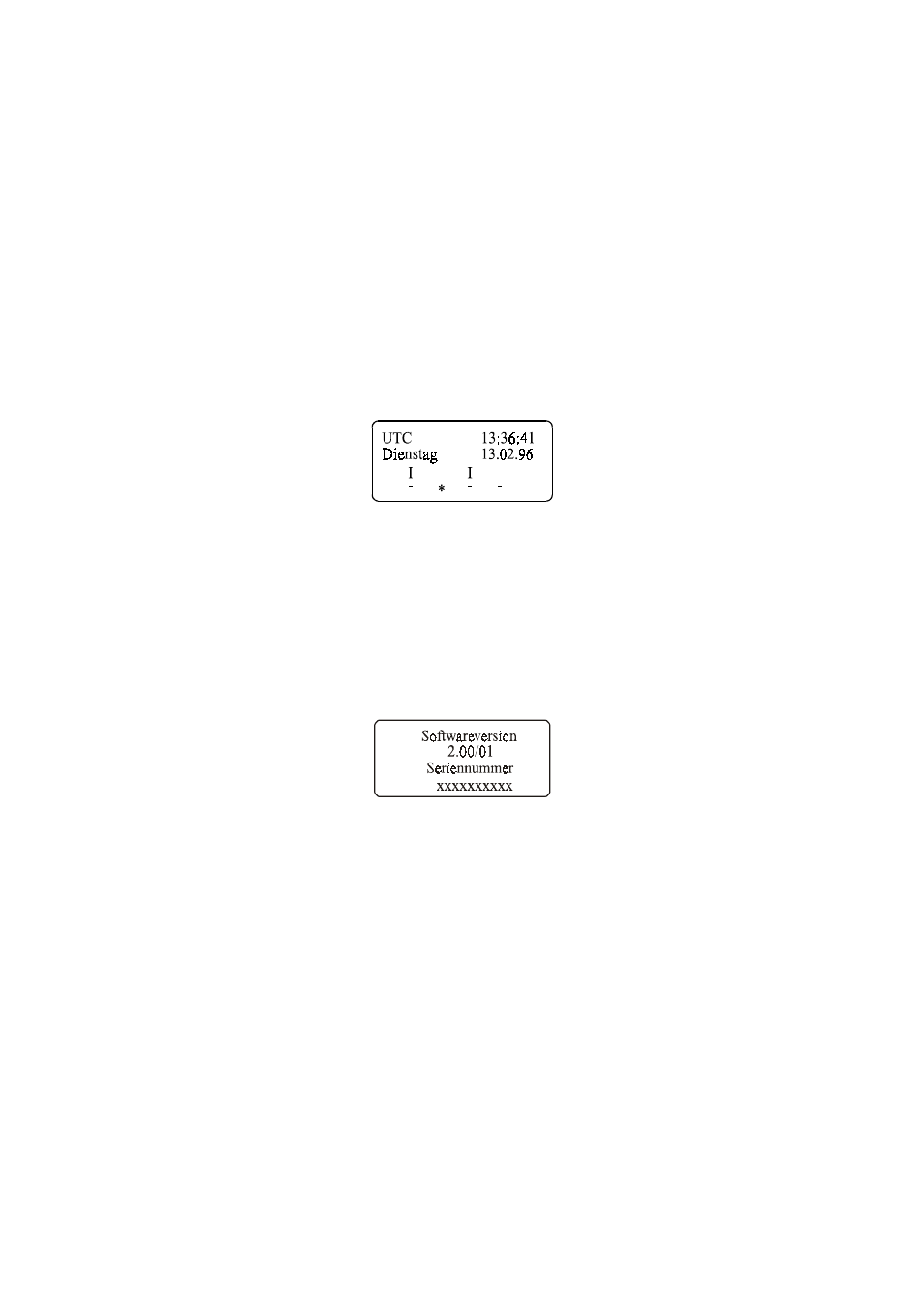

Das Hauptmenü wird angezeigt, wenn nach Einschalten des Geräts die Initialisie-
rungsphase abgeschlossen ist. Die ersten zwei Zeilen zeigen den Namen der Zeitzone
(wie im Setup-Menü eingegeben), die aktuelle Zeit entsprechend der eingestellten
Zeitzone und das aktuelle Datum. In der dritten Zeile wird angezeigt ob ein Relais mit
einem Impuls belegt ist. Die vierte Zeile stellt den Zustand des entsprechenden Relais
dar.
* entspricht Relais ein
- entspricht Relais aus
I entspricht Impuls auf Relais programmiert
Unter diesem Menüpunkt läßt sich mittels der Bedientaste ´INC´die Softwareversion
und die Seriennummer vom Display abrufen. Wird die Taste ´INC´ erneut betätigt, so
wird ein Servicemenü angezeigt. Dargestellt wird der Feldstärkewert sowie ein Kor-
rekturwert.
Bild 2.2: Submenüpunkt 1
Nach erneutem Betätigen der Bedientaste ´MENU´gelangt man wieder ins Hauptmenü
zurück.
