34

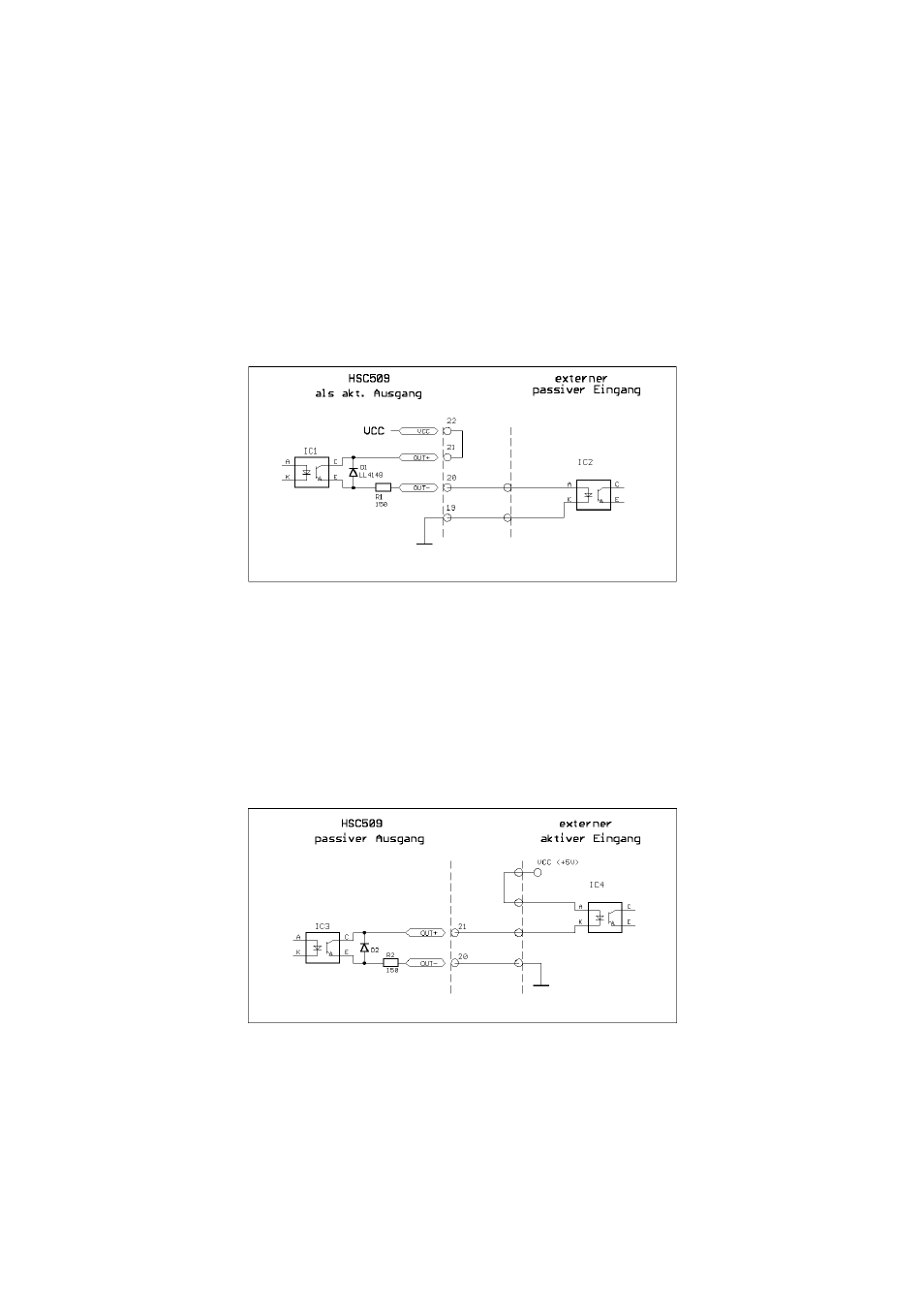

Beispiele zur Beschaltung der current loop Schnittstelle(COM0)
Aktiver Ausgang auf passiven externen Eingang
Wenn das current loop Interface der Funkuhr als aktiver Ausgang benutzt werden soll,
muß eine Verbindung von dem Pin(21) OUT+ (COM0) zum Pin(22) VCC hergestellt
werden. Der Pin(20) OUT- wird, wie unten im Bild gezeigt, über den vom Anwender
zur Verfügung gestellten passiven Eingang auf GND gelegt.
aktiver current loop Ausgang
Passiver Ausgang auf aktiven externen Eingang
Wird bei der current loop Schnittstelle ein passiver Ausgang bei der Funkuhr benötigt,
so muß wie unten im Bild gezeigt, die vom Anwender zur Verfügung gestellte 5V
Versorgung auf GND gelegt werden
passiver current loop Ausgang
