35

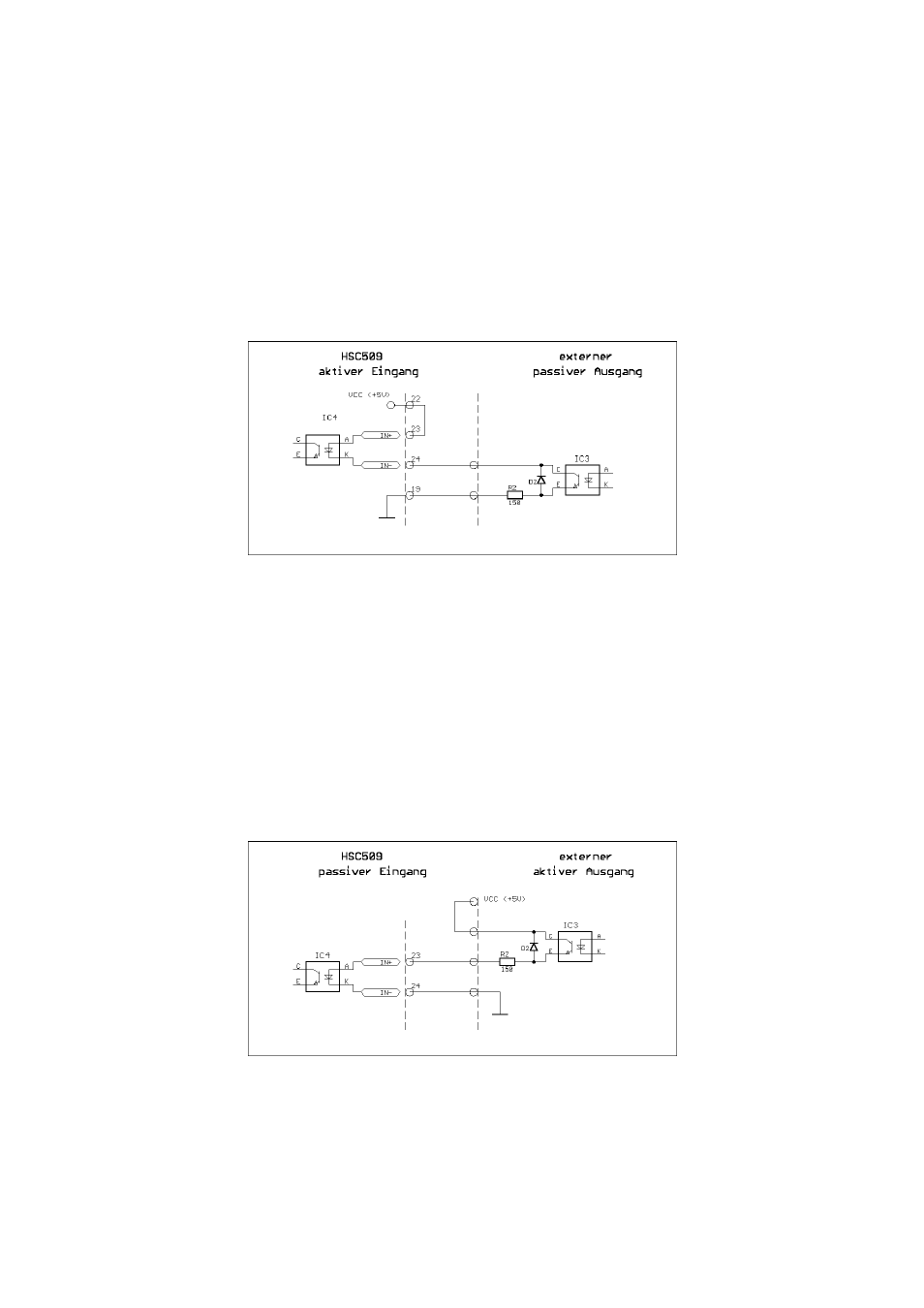

Aktiver Eingang auf passiven externen Ausgang
Wird bei der current loop Schnittstelle ein aktiver Eingang bei der Funkuhr nenötigt, so
muß der passive Eingang als aktiver Eingang beschaltet werden. Dieses geschieht in
dem der Pin(23) IN+ mit dem Pin(22) VCC gebrückt werden. Der Pin(24) IN- wird
über den vom Anwender zur Verfügung gestellten passiven Ausgang direkt wie unten
im Bild gezeigt auf GND gelegt werden.
aktiver current loop Eingang
Passiver Eingang auf aktiven externen Ausgang
Wird bei der current loop Schnittstelle ein passiver Eingang bei der Funkuhr benötigt,
so muß wie unten im Bild gezeigt, die vom Anwender zur Verfügung gestellte 5V
Versorgung auf GND gelegt werden.
passiver current loop Eingang
