SATEL
VERSA Plus
11
1. Öffnen Sie das Gehäuse des Bedienteils.
2. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Position
der Montagelöcher.
3. Bohren Sie Löcher für Spreizdübeln in die Wand.
4. Führen Sie die Leitungen durch den Loch im Gehäuseunterteil.
5. Mit Hilfe von Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an
der Wand.
6. Verbinden Sie die Bedienteilklemmen mit entsprechenden Klemmen der Alarmzentrale
(siehe: Abb. 3).
7. Schließen Sie das Gehäuse des Bedienteils.

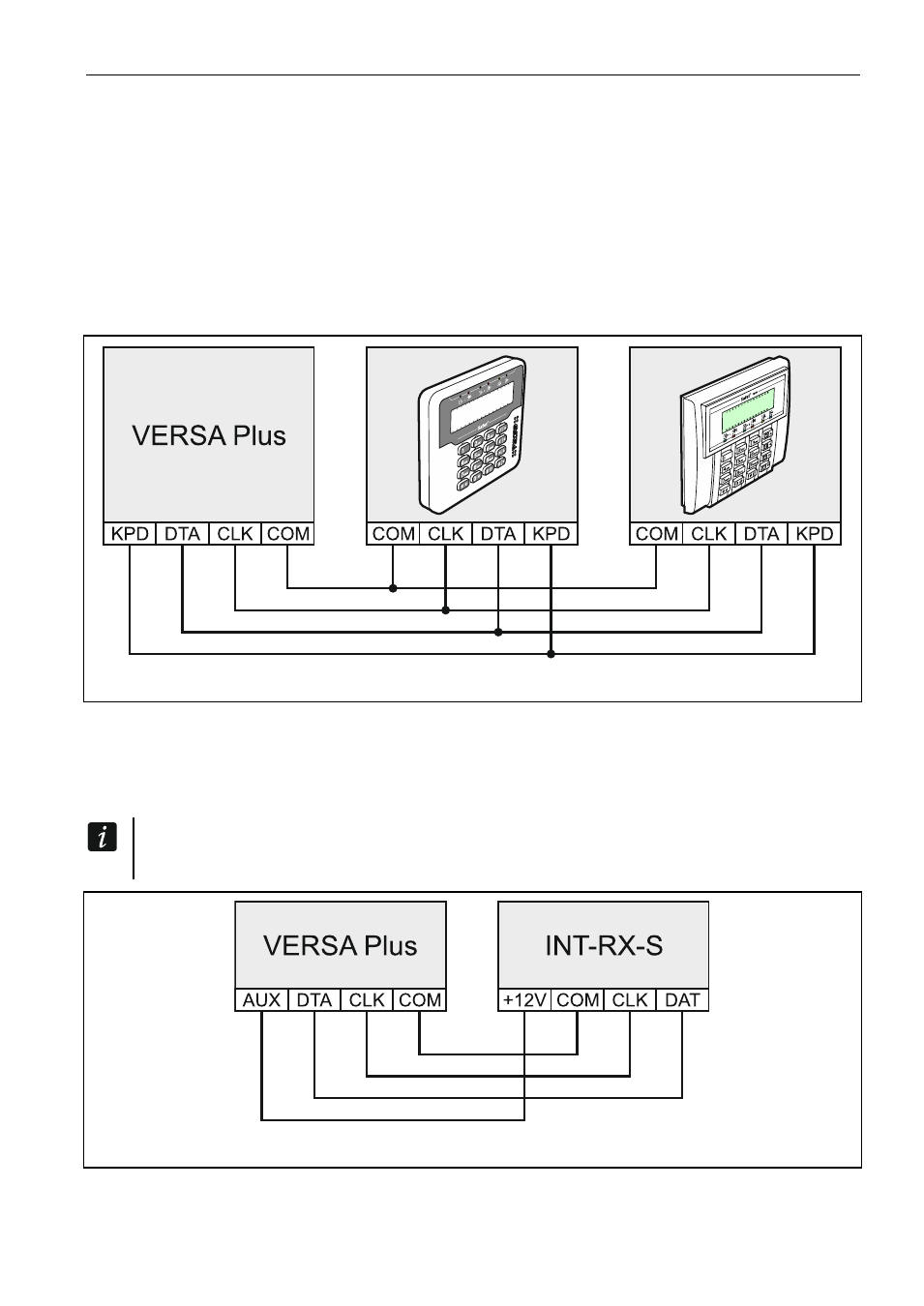

Abb. 3. Anschluss der Bedienteile an die Zentrale.
5.5.2 Anschluss der Erweiterung für Handsender 433 MHz
Sie können an die Zentrale ein Erweiterungsmodul INT-RX oder INT-RX-S anschließen. Es
ermöglicht die Zuweisung den Benutzern der Handsender 433 MHz (bis zu 30 Handsender).
Im Erweiterungsmodul muss die Adresse 7 (07h) eingestellt sein.
Wenn an die Zentrale das Erweiterungsmodul INT-RX-S / INT-RX angeschlossen ist,
dann kann im System das Funkbasismodul VERSA-MCU nicht installiert werden.
Abb. 4. Anschluss des Erweiterungsmodul INT-RX-S an die Zentrale.
