SATEL VERSA Plus 13
ACU-250: Schalter 4 auf ON, und andere Schalter auf OFF (Adresse 8 (08h)).
Alle Funkbasismodule des ABAX-Systems werden von der Zentrale als das Modul
ACU-100 identifiziert.
Ist an die Zentrale das Modul ACU-120 / ACU-270 / ACU-100 / ACU-250
angeschlossen, dann kann das Modul VERSA-MCU im System nicht installiert
werden.

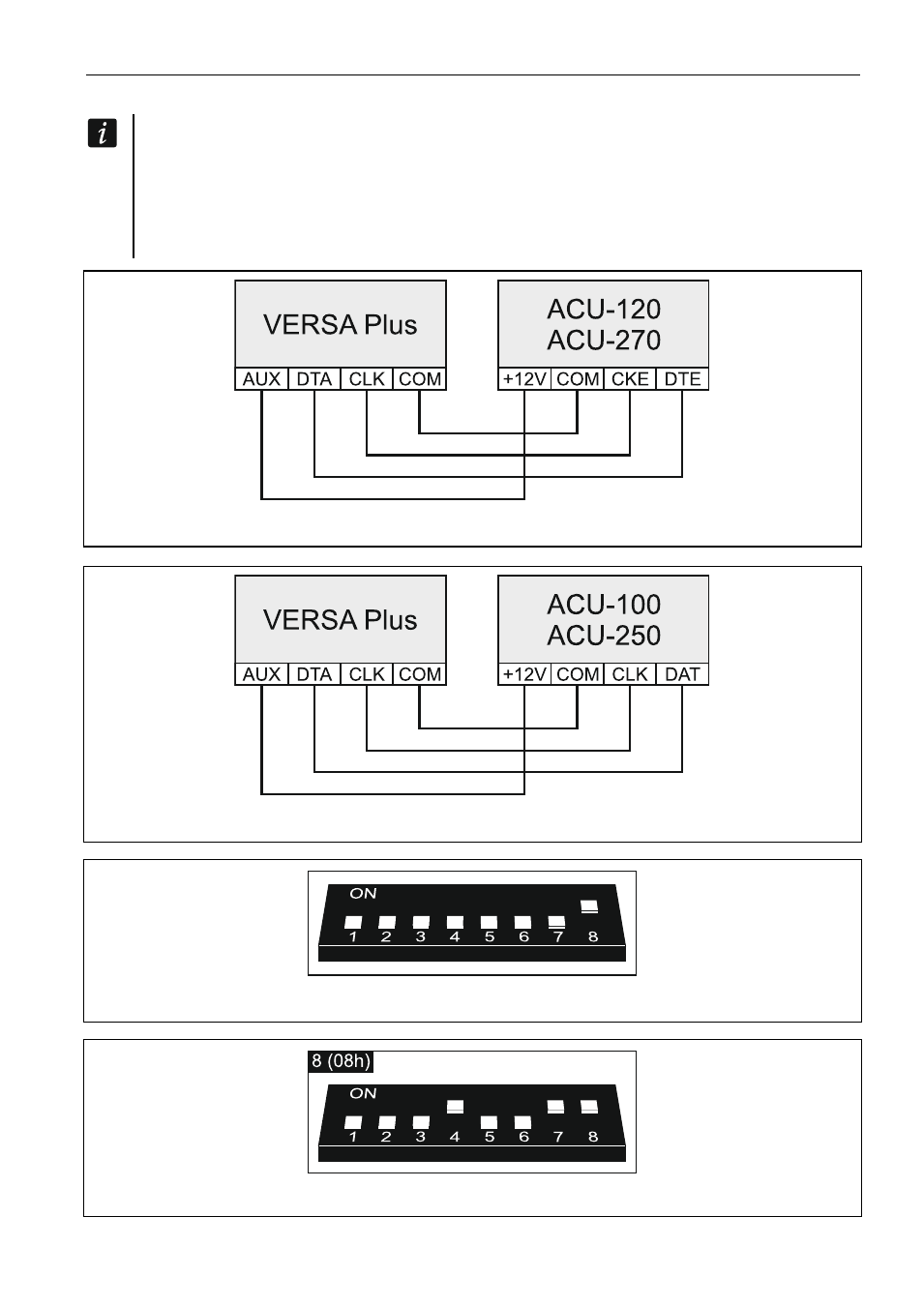

Abb. 7. Anschluss des Moduls ACU-120 / ACU-270 an die Zentrale.
Abb. 8. Anschluss des Moduls ACU-100 / ACU-250 an die Zentrale.
Abb. 9. Einstellung der DIP-Schalter im Modul ACU-120 / ACU-270.
Abb. 10. Einstellung der DIP-Schalter im Modul ACU-100.
