20 VERSA Plus SATEL
Sie den Leiter mit dem Querschnitt ≥0,75 mm 2
. Die Klemme darf nicht an den
Neutralleiter angeschlossen werden.

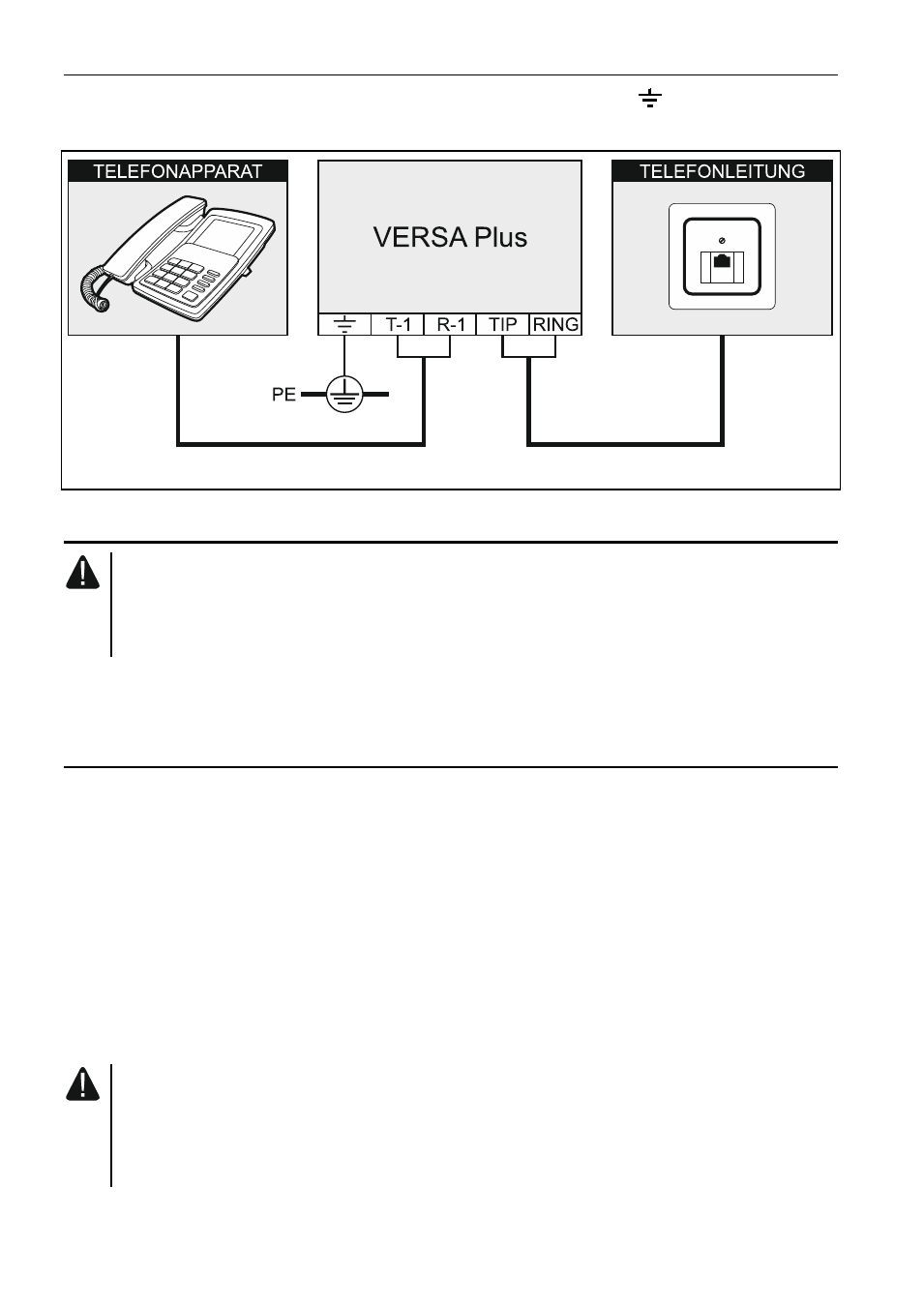

Abb. 20. Anschluss der analogen Telefonleitung an die Zentrale.
5.10 Anschluss des Ethernet-Netzes
Das Gerät eignet sich ausschließlich zum Betrieb in lokalen Rechnernetzen
(LAN). Es kann nicht direkt an ein breitbandiges Rechnernetz (MAN, WAN)
angeschlossen werden. Die Verbindung mit einem breitbandigen Netz erfolgt
über Router oder Modem xDSL.
Beim Anschluss der Zentrale ans Ethernet verwenden Sie ein Kabel nach dem Standard
100Base-TX (gleich wie beim Anschluss des Computers ans Netz). Das Kabel muss mit
einem Stecker RJ-45 beendet werden.
5.11 Anschluss der Einheit INT-AVT
Sie können an die Zentrale eine Einheit INT-AVT (nach dem 1. Dezember 2014 hergestellt)
anschließen. Die Einheit ist mit einem Mikrofon und Lautsprecher ausgestattet. Durch dieses
Gerät können die Systembenutzer nach der Herstellung der Verbindung mit der Zentrale in
das Objekt reinhören und mit den Personen, die sich im Objekt befinden, sprechen.
5.11.1 Montage der Einheit INT-AVT
Bei der Auswahl des Montageortes beachten Sie, dass Gardinen, Vorhänge, Möbelpolster,
Akustikplatten etc. vor Lärm schützen und dadurch das Reinhören erschweren oder sogar
unmöglich machen. Es wird nicht empfohlen, die Einheit in der Nähe von Geräten zu
montieren, die einen Lärm erzeugen (z.B. Ventilatoren, Klimaanlagen, Kühlschränke).
1. Drehen Sie die Schraube heraus, heben Sie den Gehäusedeckel nach oben und nehmen
Sie ihn ab (siehe: Abb. 21). Der Deckel und das Gehäuseunterteil werden immer noch mit
den Kabeln des Lautsprechers verbunden.
Beim Öffnen des Deckels der Einheit INT-AVT gehen Sie vorsichtig vor, um den
Lautsprecher vom Deckel nicht abzureißen.
Alle Eingriffe in die Konstruktion der Einheit können zu ihrem fehlerhaften
Funktionieren führen.
2. Nehmen Sie den Stecker zur Verbindung des Lautsprechers mit der Elektronikplatine aus.
