7 anschluss von modulen zur steuerung der bereiche, Anschluss der erweiterung für verdrahtete ausgänge, Anschluss von modulen zur steuerung der bereiche – Satel VERSA Plus installer manual Benutzerhandbuch

Seite 17

Advertising
background image

SATEL

VERSA Plus

15

Linie auf der Hauptplatine oder mit der Nummer der drahtlosen Linie gleich, dann ist die
Meldelinie im Erweiterungsmodul nicht unterstützt.

Adresse des Moduls

Liniennummer

dezimal

hexadezimal

12

0C

7-14

13

0D

15-22

14

0E

23-30

Tabelle 2.

5.5.6 Anschluss der Erweiterung für verdrahtete Ausgänge

Sie können an die Zentrale ein Erweiterungsmodul INT-O / INT-ORS / CA-64 O / CA-64 OPS
anschließen. Es erlaubt die Systemerweiterung um 8 einstellbare verdrahtete Ausgänge. Im
Erweiterungsmodul muss die Adresse 15 (0Fh) eingestellt werden. Beim Erweiterungsmodul
INT-ORS müssen Sie zusätzlich mit den DIP-Schaltern bestimmen, wie
das Erweiterungsmodul identifiziert werden soll (weitere Informationen finden Sie in
der Bedienungsanleitung für das Erweiterungsmodul).

Das Erweiterungsmodul INT-O wird als CA-64 O identifiziert (wenn an das Modul
das spezielle Netzteil nicht angeschlossen ist) oder als CA-64 OPS (wenn an
das Modul das spezielle Netzteil angeschlossen ist).

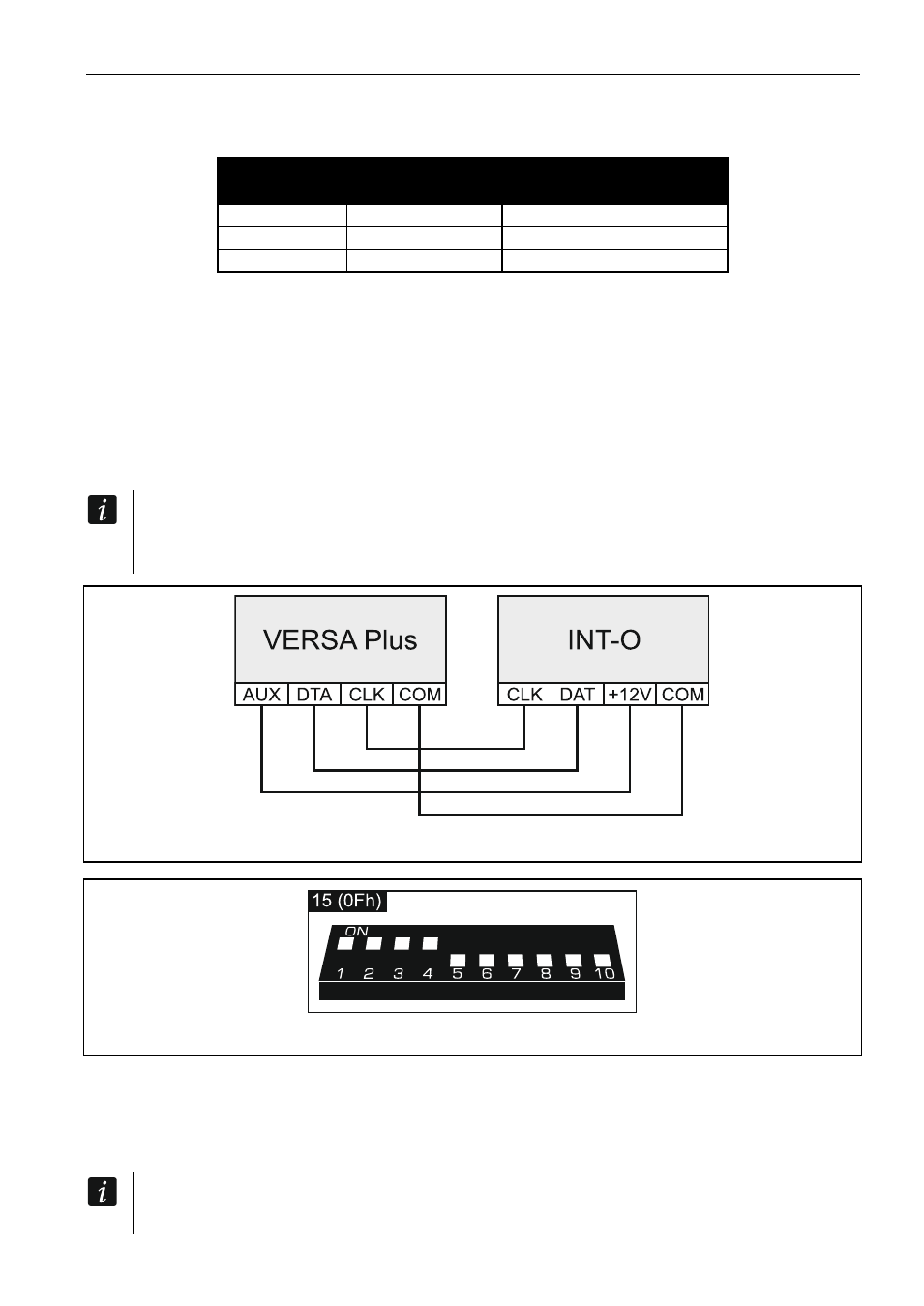

Abb. 13. Anschluss des Erweiterungsmodul INT-O an die Zentrale.


Abb. 14. Adresseinstellung am Beispiel des Erweiterungsmoduls INT-O.

5.5.7 Anschluss von Modulen zur Steuerung der Bereiche

Die Zentrale unterstützt bis zu 6 Module zur Steuerung der Bereiche INT-CR / INT-IT /
INT-IT-2. In den Modulen müssen die Adressen aus dem Bereich von 16 (10h) bis 21 (15h)
eingestellt werden.

Alle Module zur Steuerung der Bereiche werden von der Zentrale als Modul INT-IT
identifiziert.
