14 VERSA Plus SATEL
5.5.5 Anschluss der Erweiterung für verdrahtete Meldelinien
Sie können an die Zentrale bi zu 3 Erweiterungsmodule INT-E / CA-64 E / CA-64 EPS
anschließen. Es ermöglicht die Systemerweiterung um maximal 24 einstellbare verdrahtete
Meldelinien. Mit Hilfe der DIP-Schalter in Erweiterungsmodulen:
• stellen Sie eine Adresse aus dem Bereich von 12 (0Ch) bis 14 (0Eh) – Schalter 1-5,
• bestimmen Sie, wie das Erweiterungsmodul identifiziert wird – Schalter 10 (INT-E) oder 8
(CA-64 E / CA-64 EPS).
Weitere Informationen zur Identifikation des Erweiterungsmoduls und zu Unterschieden in
der Funktionalität, die aus der Identifikation entstehen, finden Sie in der Bedienungsanleitung
für das Erweiterungsmodul.

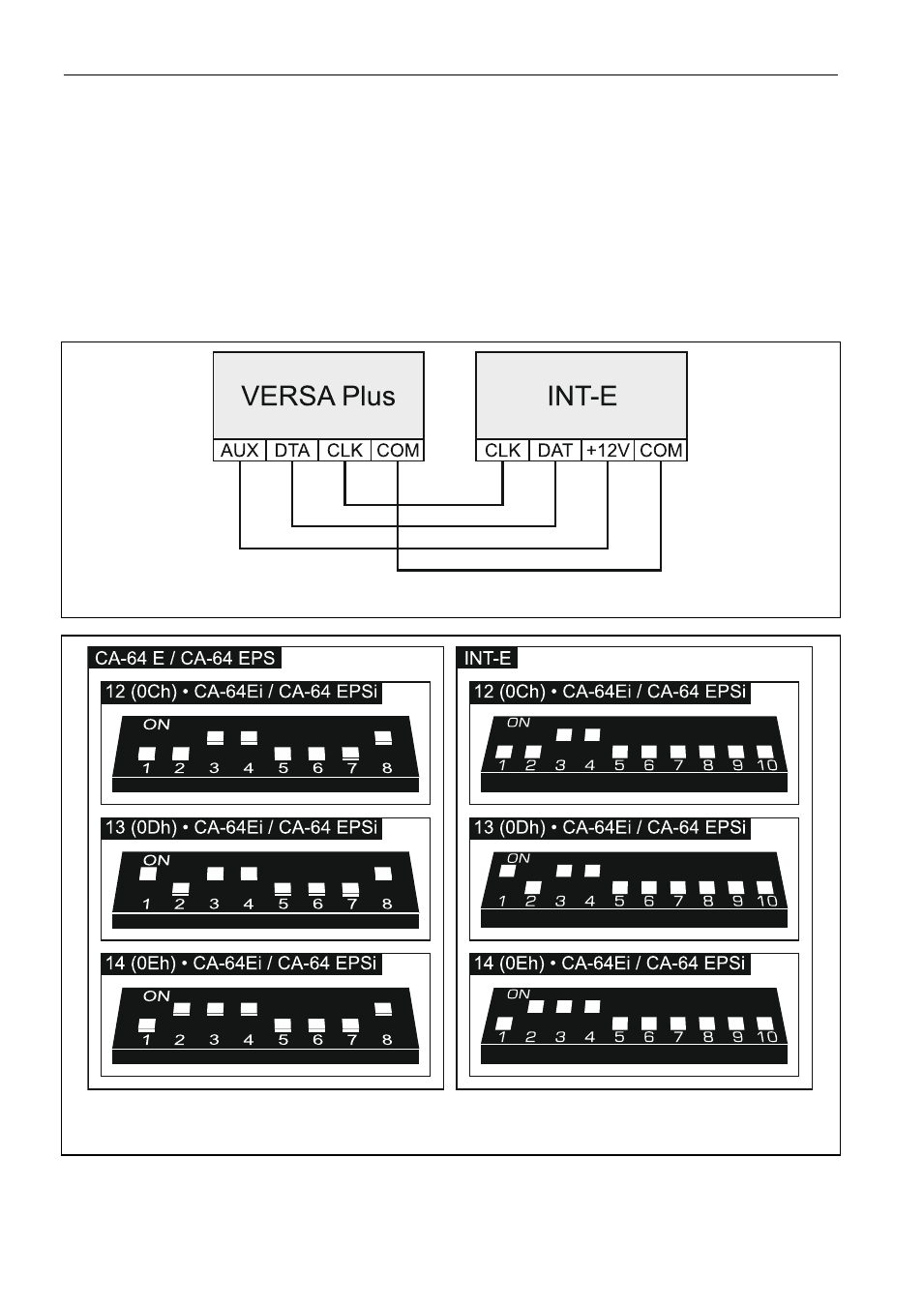

Abb. 11. Anschluss des Erweiterungsmoduls INT-E an die Zentrale.
Abb. 12. Einstellung der DIP-Schalter in Erweiterungsmodulen, falls sie als CA-64 Ei /
CA-64 EPSi identifiziert werden sollen.
Die Tabelle 2 zeigt die Nummerierung von Meldelinien im Erweiterungsmodul je nach
eingestellter Adresse. Ist die Nummer der Linie im Erweiterungsmodul mit der Nummer der
