12

VERSA Plus

SATEL

Abb. 5. Adresseinstellung im Erweiterungsmodul INT-RX-S / INT-RX.

5.5.3 Anschluss des Funkbasismoduls 433 MHz

Sie können an die Zentrale ein Funkbasismodul VERSA-MCU anschließen. Es ermöglicht
den Benutzern die Handsender 433 MHz zuzuweisen (bis zu 30 Handsender). Dadurch kann
man auch bis zu 30 Funkmelder 433 MHz im Alarmsystem installieren (Die Zentrale kann bis
zu 30 drahtlose Meldelinien unterstützen). Ist die Nummer der drahtlosen Meldelinie mit der
Nummer der verdrahteten Meldelinie (auf der Hauptplatine oder im Erweiterungsmodul)
gleich, dann wird die drahtlose Meldelinie unterstützt. Die DIP-Schalter werden im
Funkbasismodul nicht verwendet.

Das Funkbasismodul VERSA-MCU wird von der Zentrale als zwei Geräte identifiziert:
INT-RX (Adresse 7) und VERSA-MCU (Adresse 8).

Ist an die Zentrale das Funkbasismodul VERSA-MCU angeschlossen, dann können im
System weder das Erweiterungsmodul INT-RX-S / INT-RX, noch das Funkbasismodul
ACU-120 / ACU-270 / ACU-100 / ACU-250 installiert werden.

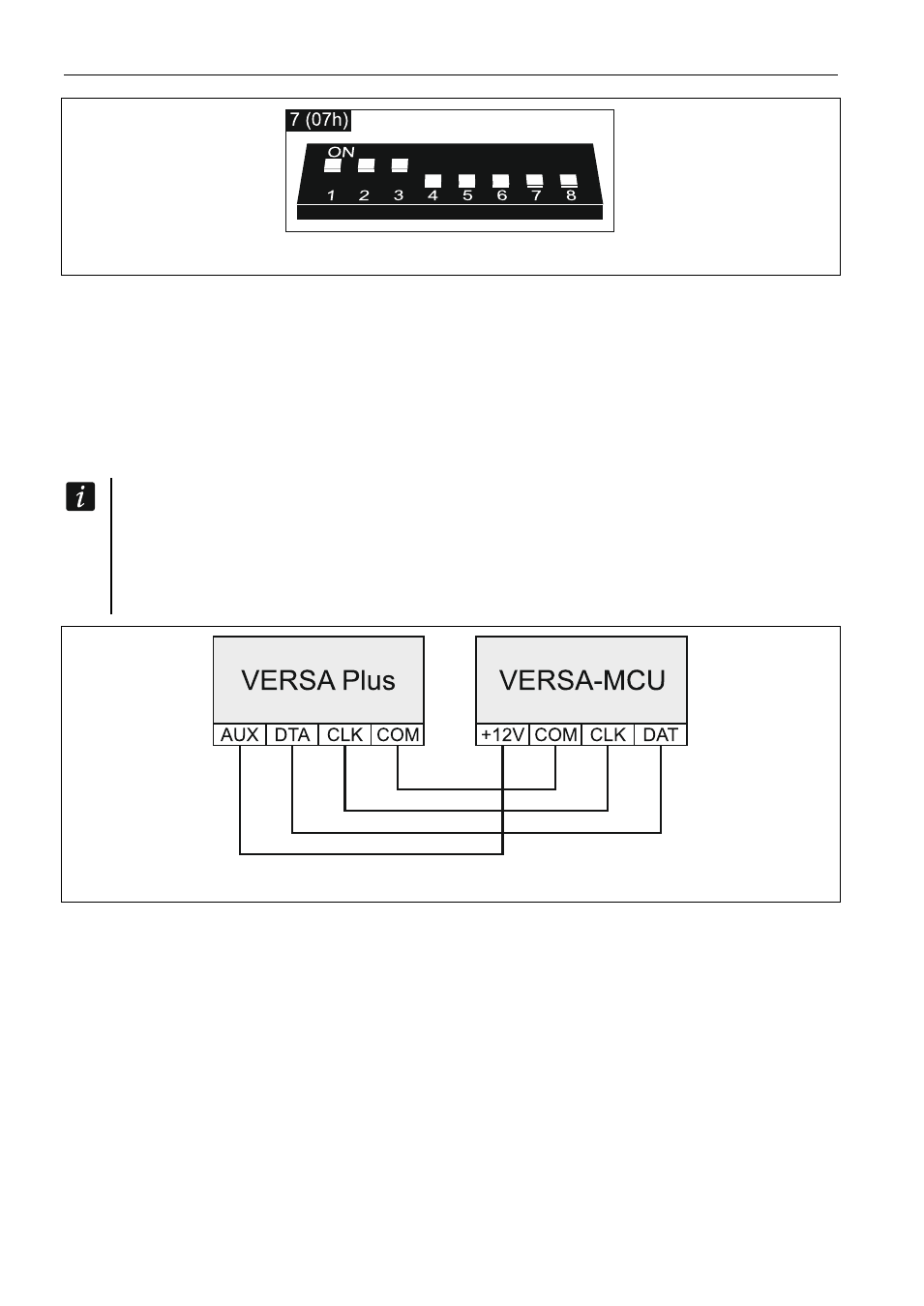

Abb. 6. Anschluss des Funkbasismoduls VERSA-MCU an die Zentrale.

5.5.4 Anschluss des Funkbasismoduls des ABAX-Systems

Sie können an die Zentrale ein Modul ACU-120 / ACU-270 / ACU-100 / ACU-250
anschließen. Es ermöglicht, den Benutzern die ABAX-Handsender zuzuweisen (bis zu 30
Handsender). Das Modul ermöglicht auch die Installation von bis zu 30 ABAX-
Funkkomponenten im Alarmsystem (die Zentrale kann bis zu 30 drahtlose Meldelinien und
12 drahtlose Ausgänge unterstützen). Ist die Nummer der drahtlosen Meldelinie mit der
Nummer der verdrahteten Meldelinie (auf der Hauptplatine oder im Erweiterungsmodul)
gleich, dann wird die drahtlose Meldelinie unterstützt. Das Modul ACU-120 / ACU-270 erlaubt
die Anwendung von Funk-Bedienteilen VERSA-LCDM-WRL im System.

Je nach Funkbasismodul, stellen Sie die DIP-Schalter entsprechend ein:

ACU-120 / ACU-270: Schalter 8 auf ON, und die Position anderer Schalter hat keine

Bedeutung,

ACU-100: Schalter 4, 7 und 8 auf ON, und andere Schalter auf OFF (Adresse 8 (08h) und

aktivierter Modus des Betriebs mit der VERSA-Zentrale),
