18 VERSA Plus SATEL

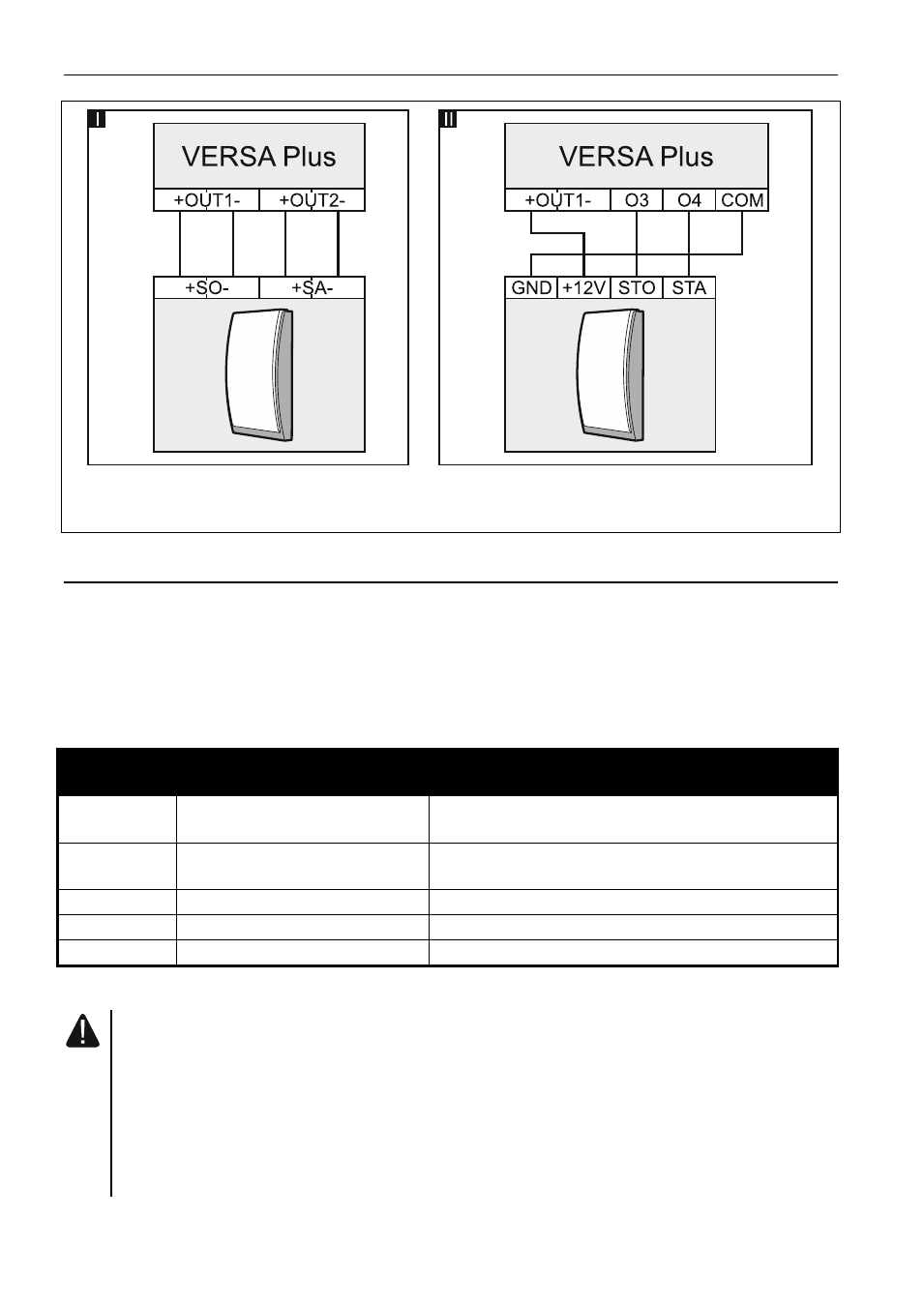

Abb. 18. Anschluss der Signalgeber an die Ausgänge der Zentrale. I – Signalgeber ohne
eigene Stromquelle. II – Signalgeber mit eigener Stromquelle.
5.8 Anschluss des Transmitters zur Funkaufschaltung
Die Ausgänge O3 und O4 der Zentrale können zur Steuerung des Transmitters zur
Funkaufschaltung NR2-DSC (System NEMROD – Format PC-16 OUT) der Firma NOKTON
verwendet werden. Aktivieren Sie in der Zentrale die globale Option Übertragung auf OUT
3/4 (siehe: Anleitung Parametrierung). Die Tabelle 3 zeigt die Anschlusskontakte im
Transmitter NR2-DSC der Firma NOKTON, die beim Anschluss an die Zentrale VERSA Plus
zu verwenden sind.
Nr. des
Kontaktes
Beschreibung Anschlussweise
2
Kontrolle der
Wechselspannung
An die Klemme AC der Zentrale anschließen
12 Stromversorgung
direkt an „+“ des Akkus über die Sicherung 2 A
anschließen
13 Masse An die Klemme COM der Zentrale anschließen
14 TAKT An die Klemme O3 der Zentrale anschließen
15 PGM An die Klemme O4 der Zentrale anschließen
Tabelle 3.
Schließen Sie nie den Kontakt 13 (Masse) des Transmitters NR2-DSC an „-“ des
Akkus. Der Anschluss der Masse des Transmitters an „-“ des Akkus kann nicht
nur eine schnelle Entladung des Akkus, sondern auch eine Beschädigung der
Zentrale verursachen.
Schließen Sie nicht den Kontakt 13 (Masse) des Transmitters NR2-DSC
gleichzeitig an die Klemme COM der Zentrale und an „-“ des Akkus, denn es
kann die Alarmzentrale beschädigen.
