Druckluftmotoren: Anlaufen
Das Anlaufdrehmoment ist geringer als das Betriebsdrehmoment. Es hängt möglicherweise
davon ab, wo die Rotorblätter relativ zur Lufteinlassöffnung aufhören. Zur Drehzahl- und
Drehmomentregelung einen Druckregler oder einen einfachen Absperrhahn verwenden.
Druckluftmotoren: Abschaltvorgang
Luftzufuhr abstellen und Luftleitungen vom Motor abziehen.
Kondensate, beispielsweise Wasser, mit sauberer, trockener Luft unter geringem Druck
ausspülen.
Den Druckluftmotor mit einem Spritzer Öl in die Kammer schmieren. Die Welle einige
Male von Hand drehen.
Die Anschlüsse verschließen.
Druckluftmotoren: Technische Daten
Maximale
Drehzahl
Maximaler
Druck
Maximales
Drehmoment
Maximaler
Luftverbrauch
Gesamtes
inneres
Endspiel
Gesamtes
oberes Spiel
3.000 Upm 7,0 bar
26 Nm
14,15 l/s
0,0635 mm
0,0381mm
Druckluftmotoren: Fehlersuche
Ursache
Drehmoment
zu niedrig
Drehzahl zu
niedrig
Läuft
nicht
Läuft
heiß
Drehzahl
nimmt ab
Schmutz,
Fremdkörper
Innenraum rostet
Ausrichtung
fehlerhaft
Luftdruck zu niedrig
Luftleitung zu klein
Luftauslass zu eng
Schmierung
mangelhaft
Motor blockiert
Kompressorleistung
zu gering
Kompressor zu weit
entfernt

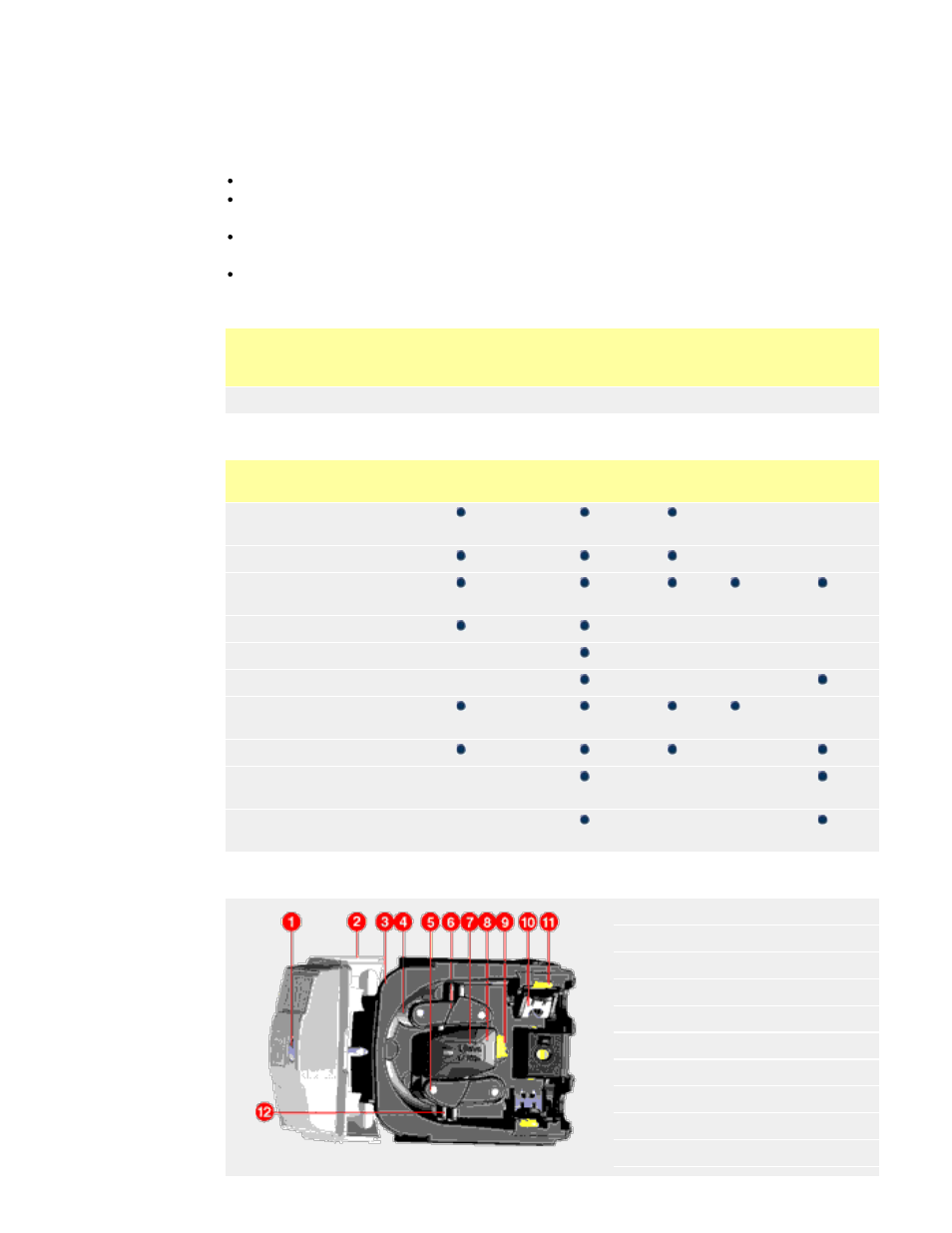

Pumpenköpfe 520RC und 520R2C: Hauptbestandteile
1
Schutzverriegelung
2
Schutz
3
Schlauchbett
4
Druckrolle
5
Nachlaufrolle
6
Rotor
7
Rotorabdeckung
8
Rotorgehäuse
9
Kupplungsknopfabdeckung
10
Schlauchklemme
