der des Schlauchs im Pumpenkopf vermeiden. Dies gilt insbesondere für die
Ansaugleitungen.
Anschlussleitungen und Fittings so dimensionieren, dass sie dem zu erwartenden
Leitungsdruck standhalten. Befindet sich in der Nähe des Pumpenkopfs eine starre
Rohrleitung, lässt sich der Schlauchwechsel durch ein herausnehmbares Ausgleichstück
vereinfachen.

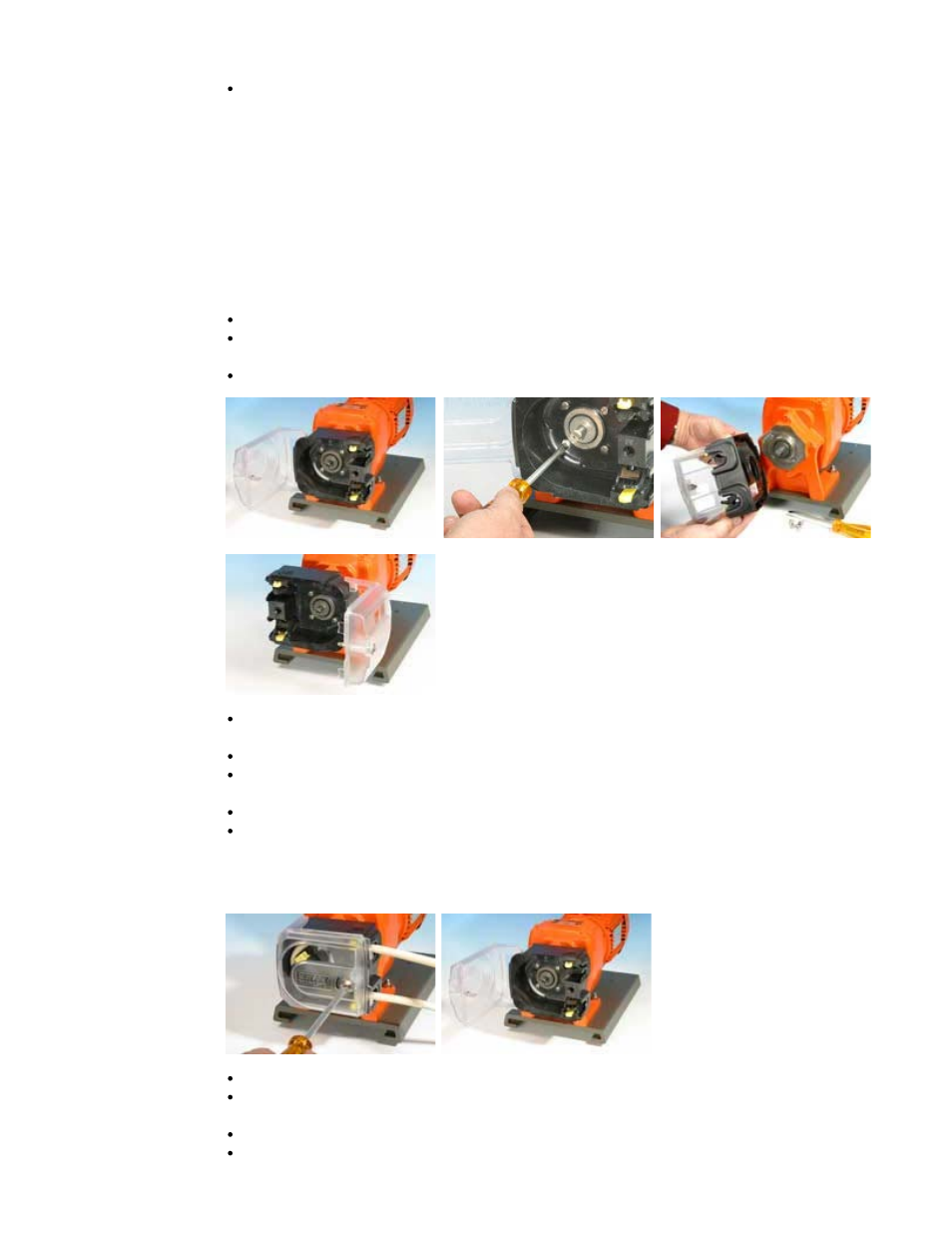

Lage des Pumpenkopfs
Das Schlauchbett des Pumpenkopfs kann, je nach Bedarf, in zwei Ausrichtungen
angebracht werden, um Ansaug-/Auslassöffnungen rechts oder links und eine
Rotordrehrichtung im Uhrzeigersinn oder Gegenuhrzeigersinn zu erhalten. Es ist jedoch zu
beachten, dass die Lebensdauer der Schläuche bei im Uhrzeigersinn drehendem Rotor
länger ist, während die Förderleistung gegen Druck bei im Gegenuhrzeigersinn drehendem
Rotor am höchsten ist. Das Schlauchbett wie folgt neu positionieren:
Pumpe von der Netzstromversorgung trennen.
Pumpenkopfschutz, wie nachfolgenden unter Pumpenkopfschutz öffnen beschrieben,
öffnen.
Rotor, wie unter Rotor ausbauen beschrieben, ausbauen.
Die vier Halteschrauben des Schlauchbetts mit einem Schlitzschraubendreher lösen und
herausziehen.
Schlauchbett ausbauen.
Schlauchbett in der gewünschten Lage einsetzen. Halteschrauben des Schlauchbetts
einsetzen und festziehen.
Rotor, wie nachfolgend unter Rotor einbauen beschrieben, einbauen.
Schutz ganz schließen, sodass die Verriegelung einrastet.
520RC und 520R2C: Installation
Pumpenkopfschutz öffnen
Pumpe von der Netzstromversorgung trennen.
Pumpenkopfschutz entriegeln, indem Sie die Schutzbefestigung mit einem
Flachkopfschraubendreher um ¼ Umdrehung im Gegenuhrzeigersinn drehen.
Schutz ganz öffnen, um möglichst viel Platz für die Schlauchanschlüsse zu erhalten.
Sicherstellen, dass die Rollen ungehindert drehen und die Schlauchklemmen sauber sind.
