22.2 Verkabelung
22.2.1 PROFIBUS-Verkabelung
Hinweis: Ausführliche Informationen zur PROFIBUS-Verkabelung finden
Sie in der PROFIBUS-Installationsanleitung zur Verkabelung und zum
Einbau, herausgegeben von PROFIBUS International.
Die Pumpe wird über eine spezielle 9-polige PROFIBUS-D-Buchse auf der
Pumpenrückseite (am wasserdichten Modul 620N bei 620BpN-Pumpen) mit
anderen Geräten verbunden. Es müssen Kabel verwendet werden, die für die
Verwendung in PROFIBUS DP-Anlagen geeignet sind.
Das Kabel muss durch eine wasserdichte Kabelverschraubung in das Modul
geführt und gemäß den PROFIBUS-Empfehlungen an die Eingangsklemmen eines
speziellen 9-poligen PROFIBUS-D-Steckverbinders (nicht mitgeliefert)
angeschlossen werden, der in die spezielle 9-polige PROFIBUS-D-Buchse
gesteckt wird. Der Kabelquerschnitt muss kreisförmig sein (4,5 mm - 9,5 mm
Durchmesser), um die Abdichtung in der Verschraubung zu gewährleisten.

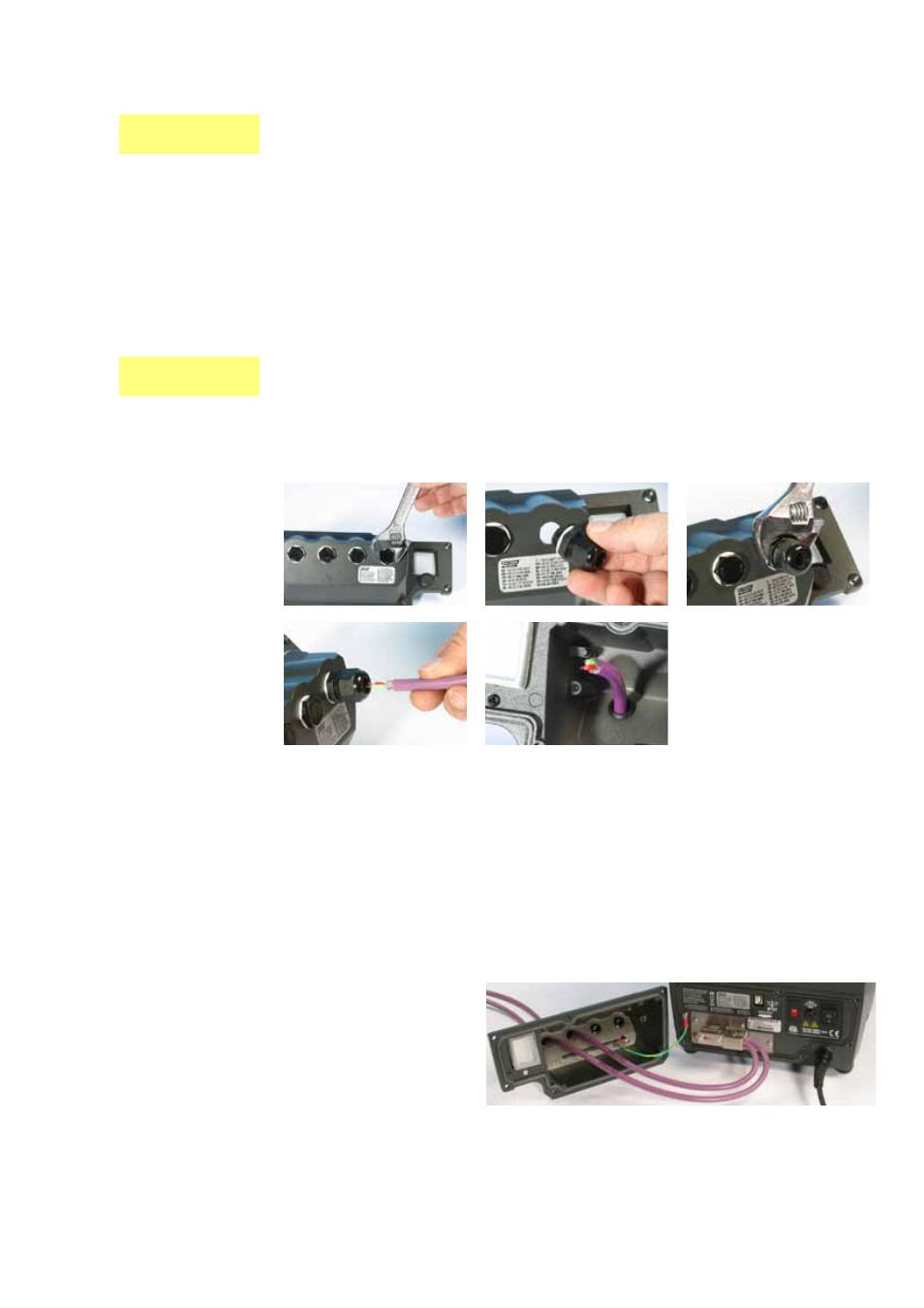

l
Drehen Sie den Dichtungsstopfen mit einem 19-mm-Schraubenschlüssel
heraus. Entsorgen Sie die Nylon-Dichtungsscheibe.
l
Schrauben Sie anstelle des Dichtungsstopfens eine der mitgelieferten
M16x1,5-Kabelverschraubungen zusammen mit der mitgelieferten neuen
Nylon-Dichtungsscheibe ein. Ziehen Sie die Kabelverschraubung mit einem
21-mm-Schraubenschlüssel bis auf ein Anzugsdrehmoment von 2,5 Nm
fest, um eine gute Abdichtung zu gewährleisten. Falls Sie eine andere
Kabelverschraubung verwenden, muss sie entsprechend IP66 wasserdicht sein.
l
Lösen Sie die Abdeckkappe der Kabelverschraubung (aber nicht entfernen) und
führen Sie das PROFIBUS-Kabel durch die Kabelverschraubung.
l
Ziehen Sie ausreichend Kabel durch, damit das Kabel problemlos an einen
speziellen 9-poligen PROFIBUS-D-Steckverbinder angeschlossen werden kann.
Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp
58
BpN, Bp
BpN
Hinweis: Es wird
empfohlen, die
PROFIBUS-Kabel durch die
Modulverschraubungen
zu führen, die der
Schalterabdeckung am
nächsten sind. Dadurch
werden die Kabel nur
minimal gebogen, wenn das
Modul an die Rückseite der
Pumpe angeschlossen wird.
