Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp 60
22.2.2 Verkabelung von
Leckerkennungsgeräten
Installieren Sie gemäß den Anweisungen, die mit dem Gerät bereitgestellt wurden,
eine Watson-Marlow-Schlauchüberwachung oder einen -Leckdetektor.

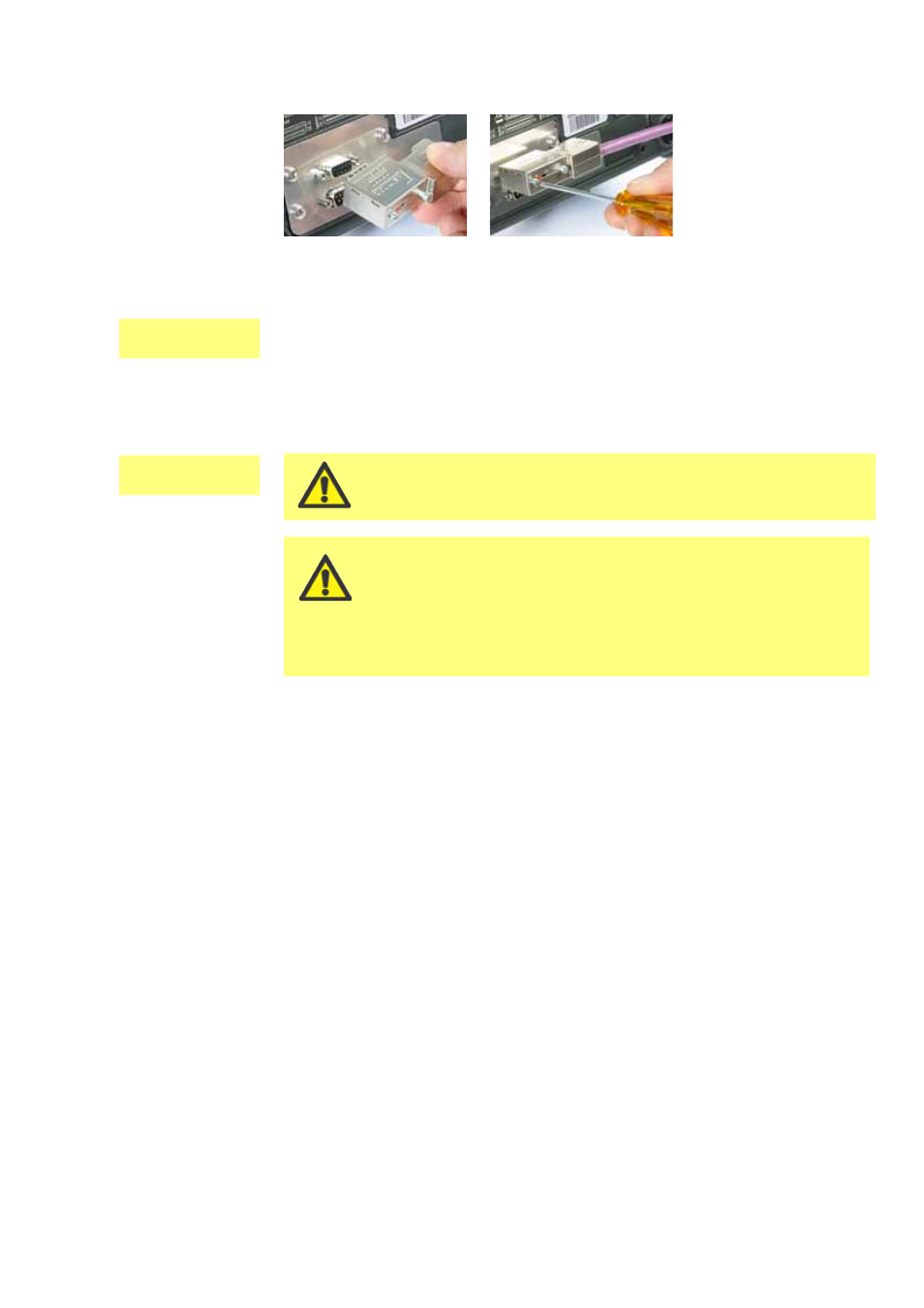

l Schließen Sie den speziellen 9-poligen PROFIBUS-D-Steckverbinder an
den zugehörigen Steckverbinder auf der Rückseite des Antriebs (oberer
D-Steckverbinder) an und ziehen Sie die Befestigungsschrauben fest.
l Wenn das Modul an der Rückseite der Pumpe ausgerichtet wird, um es zu
fixieren, ziehen Sie das Kabel vorsichtig durch die Verschraubungen, um die
Länge des Kabels innerhalb des Moduls auf eine entsprechende Länge zu kürzen.
l Setzen Sie das Modul 620N wie zuvor beschrieben erneut ein: siehe 22.1 Modul
620N – Ab- und Anbau. Ziehen Sie die Abdeckkappen der Kabelverschraubung
auf 2,5 Nm fest.
Vermeiden Sie eine übermäßige Biegung der
PROFIBUS-Kommunikationskabel.
BpN, Bp
BpN
Es ist unerlässlich, die Spannungseinstellung der
Pumpe zu kontrollieren, um die Übereinstimmung
mit der Stromversorgung zu gewährleisten. Der
Spannungswahlschalter befindet sich auf der Rückwand
des Antriebs. Wenn es sich um eine 620BpN-Pumpe
handelt, muss das Modul entfernt (und wieder ersetzt)
werden, um die Spannungseinstellung zu kontrollieren.
