SERVICEANLEITUNG TNC 306/360
Blatt 95
HEIDENHAIN Kundendienst

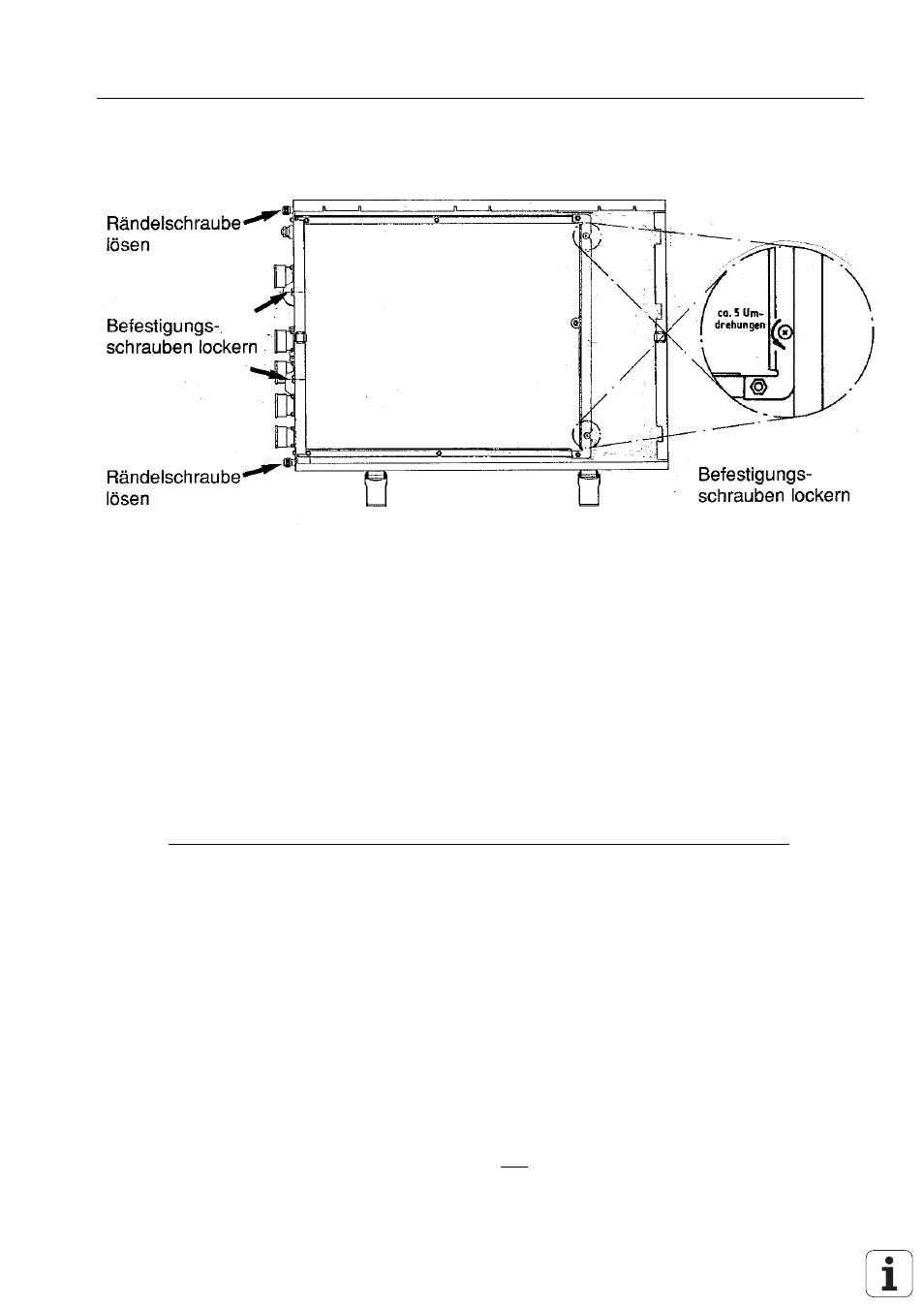

e) Befestigungsschrauben lockern bzw. lösen
f) RECHNER-Platine nach oben herausnehmen, unter Umständen EPROMs austauschen
(siehe Kapitel 19.7). Neue Platine einsetzen.
19.3.3 Einbau der RECHNER-Platine
Der Einbau der RECHNER-Platine erfolgt in umgekehrter Reihenfolge wie der Ausbau
a) RECHNER-Platine einbauen und befestigen
b) Steckverbindungen herstellen
*
Achten Sie darauf, daß dabei keine Verbindungen vertauscht werden!
c) LOGIKEINHEIT zusammenklappen und Klammer schließen
d) Hauptschalter einschalten.
e) Maschinen-Daten (Maschinen-Parameter, PLC-Programm, NC-Programme usw.),
die vor dem Austausch gesichert wurden, wieder einlesen.
f) Presetwerte und Zusatz-Betriebsarten aus der Tabelle, Kapitel 19.1.5 (vor Anfahren
der Referenzmarken) eingeben.
g) Offset-Abgleich mit Schlüsselzahl (siehe Kap. 16.5.1) durchführen
Austausch beendet
*
Achtung!
Versenden oder lagern Sie die Platinen nur in der gegen statische
Aufladung geschützten Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
