HEIDENHAIN TNC 306 Service Manual - Handbuch (Seite 52)

SERVICEANLEITUNG TNC 306/360
Blatt 45
HEIDENHAIN Kundendienst
10.2 Flachbildschirm BF 110
Id.Nr. 267 209 --
10.2.1 Überprüfung des Flachbildschirms BF 110
Bleibt bei eingeschalteter TNC der Flachbildschirm dunkel, so ist zuerst die externe + 24V
Spannungsversorgung (siehe auch Kapitel 8.1) an der 2-poligen Klemmleiste X1 zu über-
prüfen. Ist diese in Ordnung, Verbindungskabel TNC
↔
BF am BF abstecken. Nun mit
einem Oszilloskop überprüfen ob Signale an den entsprechenden Signalleitungen
anstehen. Fehlen ein oder mehrere Signale völlig, Verbindungskabel auch an der TNC
abstecken und die Signalleitungen auf Unterbrechung und Schluß durchprüfen. Ist das
Verbindungskabel ebenfalls in Ordnung, ist vermutlich die PLC-Platine defekt.
Stehen jedoch Signale an den Signalleitungen an, ist eine Lokalisierung des Fehlers (BF
oder PLC-Platine) ohne spezielle Testhilfsmittel nicht möglich.

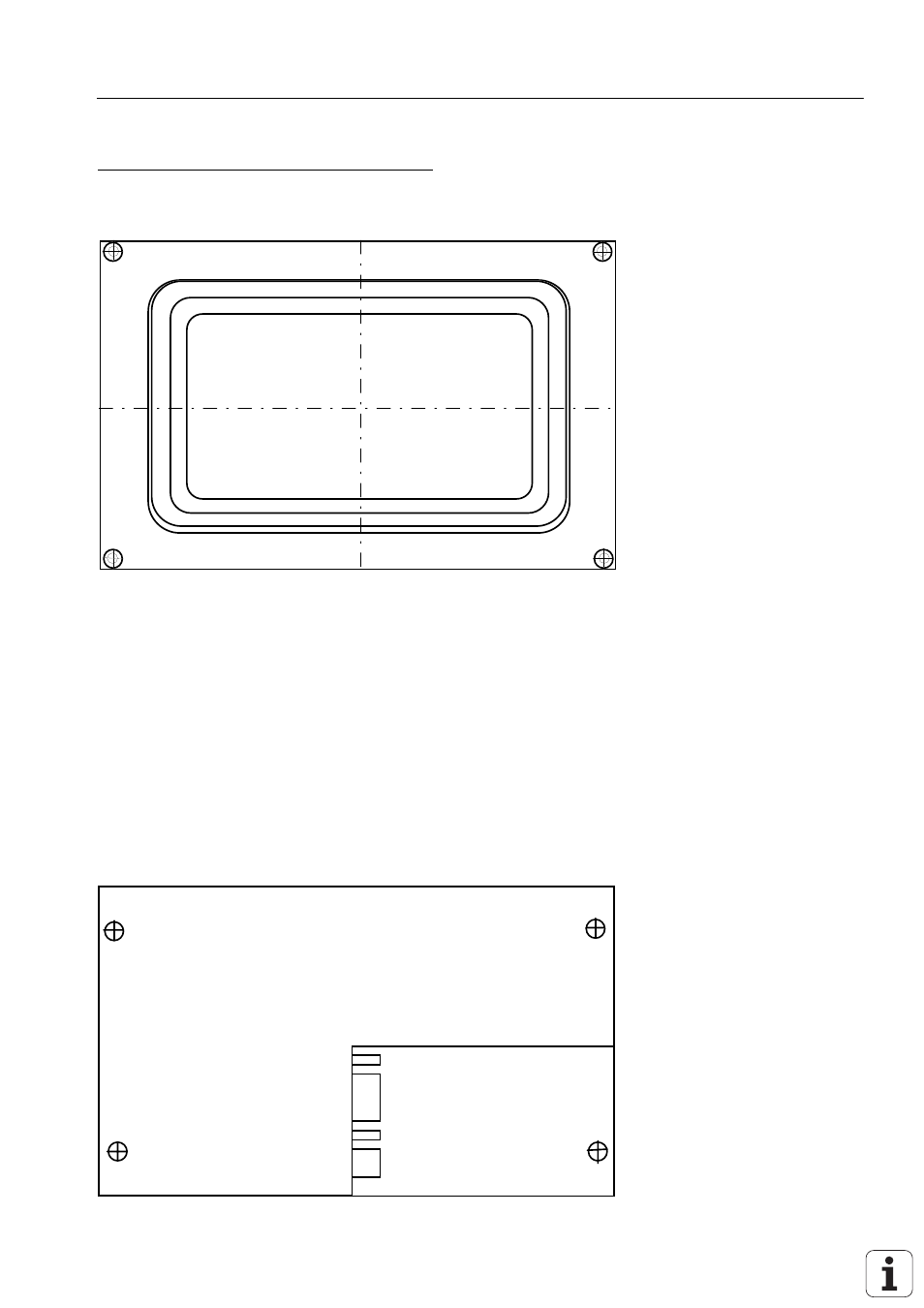

X1
X2
+
-
