8.3 Stromversorgung für den NC-Teil
Die Zuleitung der Stromversorgung für den NC-Teil ist an den Klemmen von X31 ange-
schlossen.
Die verschiedenen Spannungen für die LE werden in der Baugruppe "STROMVERSOR-
GUNG" aus der zugeführten Spannung (+ 24V) umgewandelt (siehe Blockschaltbild Kap.
8.3.1).
Eingangs- und Ausgangsspannungen werden durch LED's angezeigt.
Der Zustand der einzelnen Spannungen wird durch die LED's nur grob angezeigt. Genaue
Werte siehe Kap. 8.4, Überprüfung der Stromversorgung.

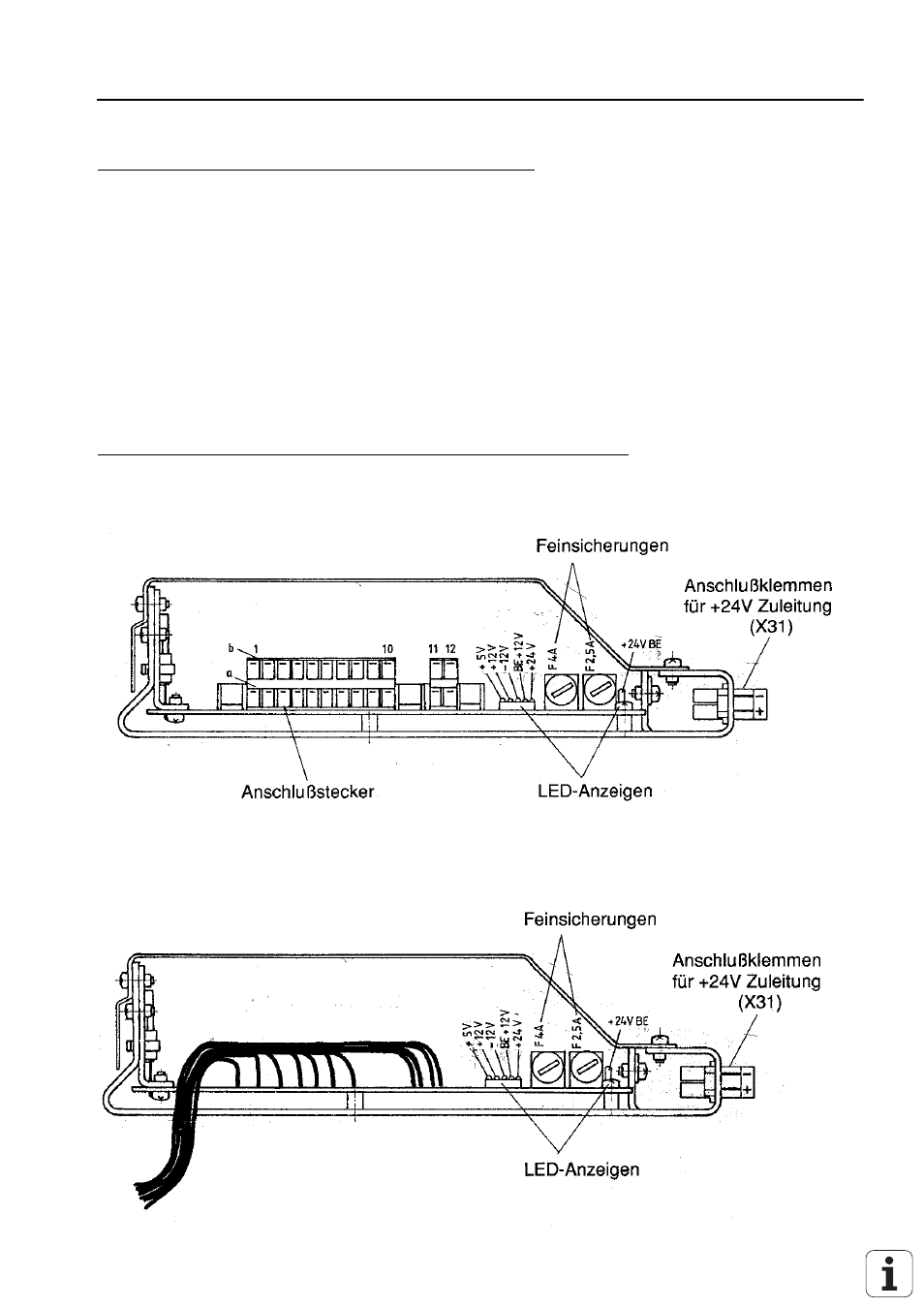

Zwei Ausführungen von Stromversorgungen werden verwendet:
a) Verbindung zur Rechner-Platine erfolgt über Anschlußstecker.
b) Verbindung zur Rechner-Platine erfolgt direkt über die angelöteten Anschlüsse.
