SERVICEANLEITUNG TNC 306/360
Blatt 25
HEIDENHAIN Kundendienst

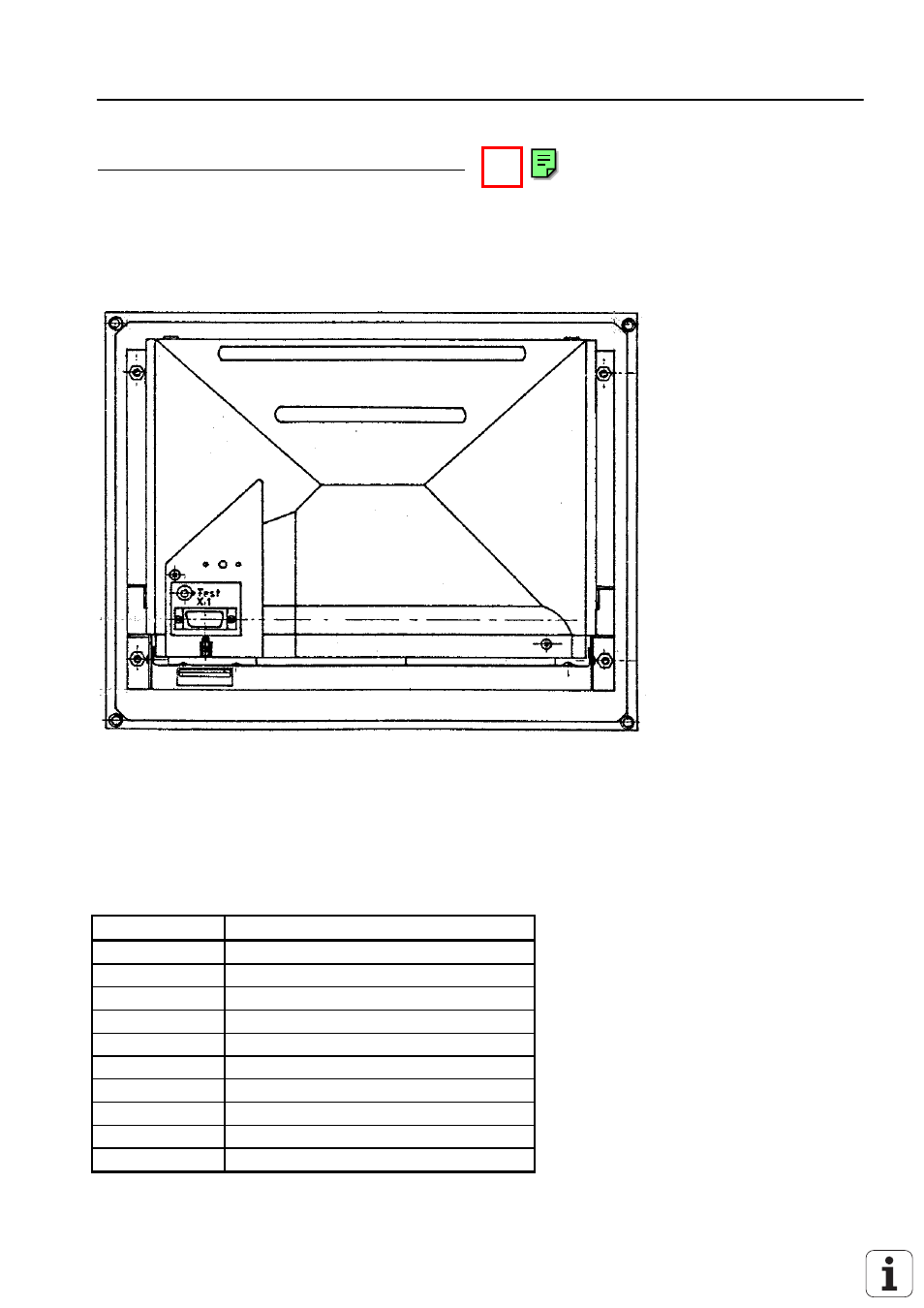

6.4 an den Bildschirmeinheiten
6.4.1 an der Bildschirmeinheit BE 212
6.4.1.1 Steckerbezeichnung
6.4.1.2 Steckerbelegung
X1 Anschluß an die Logik-Einheit (LE)
Flanschdose mit Stifteinsatz (15-pol.)
Anschluß-Nr. Signalbezeichnung
1 und 8 0V-Versorgung
2 und 4 + 12 V-Versorgung
3,5,6,7 nicht belegt
9 V SYNC
10 H SYNC
11 nicht belegt
12 0V-Signal
13 VIDEO
14,15 nicht belegt
Gehäuse Außenschirm=Gerätegehäuse
